厚膜贴片精密高阻兆欧电阻 (HM) 系列

德铭特(HM)非磁性厚膜高阻贴片系列，提供高电阻值和高温应用性能，耐高压、耐高温。

Direct 的非磁性贴片电阻 (HM) 系列，适用于医学高磁场应用领域，如电子电路位于磁共振 (MRI) 和电脑断层扫描 (CT)；或在极端环境中运行的石油和天然气工业，如油井的下孔仪器；或在航空航太应用中的飞行控制等。

(HM)贴片电阻系列其接合区不含镍，它们是由金属合金制成的 PtAg，可作为厚膜浆料，适用于辊涂或浸渍工艺到包覆晶片组件区域。 可以使用标准的 SMD 焊接工艺，也适用于银导电环氧树脂在接合过程中使用。导电环氧树脂的接合技术主要应用在焊接技术不能应用的情况下，如应用于受到高焊接温度影响的温度敏感元件，或在同一板上无包覆的半导体等。PtAg 端子适合在高温焊接应用，可高于典型焊接的最高温度 155°C。

同样，(HM) 贴片电阻器不包含有机材料，没有锡或锡铅层，而且电阻和导电层于 850°C 高温烧成，所以电阻晶片将不会有实质性的变化，且具有稳定的电气特性质。 端子材料也会影响 VCR (电阻的电压系数), 这是高压电阻器的一个重要特性，也是 Direct 专为实现低 VCR 的非磁性贴片电阻设计。

Direct 非磁性、高压、高温、厚膜片式电阻器 (HM) 系列，由精密高阻兆欧贴片 (HMM) 和常规型兆欧高阻贴片 (HMS) 两大类组成。尺寸有 0402、0603、0805、1206、1210、2512、和 4020 可供选择。阻值范围从 100KΩ 到高阻兆欧 10TΩ。工作电压操作可达 6000V。精度公差 0.25%/0.5%/1%/2%/5%/10%/20%/30%。温度系数低至 25ppm/°C。电压系数 VCR 可在范围内指定, 从低至 25ppm/V。

(HM) 厚膜精密高阻兆欧贴片，符合 RoHS 和无铅标准，提供更有竞争力的价格和快速交货服务。对于规格外的技术要求和特殊的应用，请与德铭特的业务代表联系。

下载 PDF 版本: 贴片厚膜精密兆欧高阻电阻 (HM)。

特性 :
  1. 非磁性产品。温度及电压依赖性低。
  2. 厚膜高阻片式电阻器。最高工作电压可达到 6000V。
  3. 端子 PtAg 电极以供粘合和焊接。
包装方式 :
  1. 散装装在塑料袋或管式包装 - 每种阻值最低数量100只。
  2. 编带包装按 IEC60296-3 - 每种阻值最少1000只。
  3. 料盘直径 180mm 或 330mm。

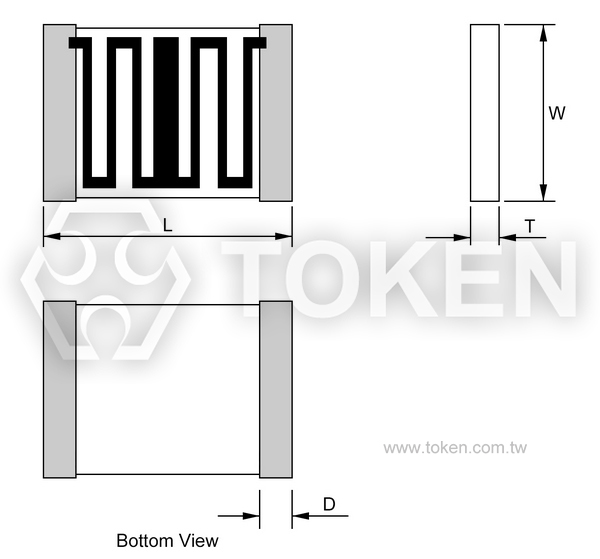

厚膜精密高阻贴片电阻 - 尺寸规格 (单位: mm)
厚膜精密高阻贴片电阻 尺寸规格
厚膜精密高阻贴片电阻 尺寸规格
HMM 厚膜精密高阻贴片电阻
型号 L (mm) W (mm) T (mm) D (mm)
HMM-0805 2.00+0.15/-0.05 1.25+0.15/-0.05 0.40+0.15/-0.05 0.30+0.20/-0.10
HMM-1206 3.20+0.15/-0.05 1.50+0.20/-0.05 0.40+0.15/-0.05 0.30+0.20/-0.10
HMM-1210 3.20+0.15/-0.05 2.50+0.20/-0.05 0.50+0.15/-0.05 0.80±0.20
HMM-2010 5.10+0.15/-0.05 2.50+0.20/-0.05 0.60+0.20/-0.10 1.20±0.20
HMM-2512 6.30+0.15/-0.05 3.50+0.20/-0.05 0.60+0.15/-0.05 0.90±0.20
HMM-4020 10.20+0.20/-0.05 5.10+0.20/-0.05 0.60+0.20/-0.10 0.90±0.20
注:
  • L = 长度，W = 宽度，T = 厚度，D = 包围电极宽度。

HMS 常规型兆欧高阻贴片电阻
型号 L (mm) W (mm) T (mm) D (mm)
HMS-0402 1.04±0.05 0.50±0.05 0.30±0.05 0.10+0.10/-0.05
HMS-0603 1.50+0.15/-0.05 0.80+0.15/-0.05 0.40+0.15/-0.05 0.20+0.20/-0.10
HMS-0805 2.00+0.15/-0.05 1.25+0.15/-0.05 0.40+0.15/-0.05 0.30+0.20/-0.10
HMS-1206 3.20+0.15/-0.05 1.50+0.20/-0.05 0.40+0.15/-0.05 0.30+0.20/-0.10
HMS-1210 3.20+0.15/-0.05 2.50+0.20/-0.05 0.50+0.15/-0.05 0.80±0.20
HMS-2512 6.30+0.15/-0.05 3.50+0.20/-0.05 0.60+0.15/-0.05 0.90±0.20
HMS-4020 10.20+0.15/-0.05 5.10+0.20/-0.05 0.60+0.15/-0.05 0.90±0.20
注:
  • L = 长度，W = 宽度，T = 厚度，D = 包围电极宽度。
精密高阻贴片 技术参数 (HMM)
型号 额定功率 P70(mW) 工作电压 (V) 阻值范围 (Ω) 公差 (%) 温度系数(2) (ppm/°C) 电压系数(3) (ppm/V)
刻槽 未刻槽
HMM-0805 125 200 600 100K - 100M 0.5/1/5/10 TC25/50/100 50ppm/V
100M↑ - 1G 2/5/10/20 TC50/100/250 250ppm/V
1G↑ - 10G 5/10/20 TC100/250 500ppm/V
10G↑ - 100G 10/20/30 TC1000/2000 1000ppm/V
100G↑ - 1T - - -
1T↑ - 10T - - -
HMM-1206 250 600 1000 100K - 100M 0.5/1/2/5/10 TC25/50/100 50ppm/V
100M↑ - 1G 2/5/10/20 TC50/100/250 100ppm/V
1G↑ - 10G 5/10/20 TC100/250 250ppm/V
10G↑ - 100G 10/20/30 TC500/1000 1000ppm/V
100G↑ - 1T 10/20/30 TC1000/2000 2000ppm/V
1T↑ - 10T - - -
HMM-1210 350 1000 1200 100K - 100M 0.5/1/2/5/10 TC25/50/100 25ppm/V
100M↑ - 1G 1/2/5/10/20 TC25/50/100 50ppm/V
1G↑ - 10G 2/5/10/20 TC50/100 100ppm/V
10G↑ - 100G 5/10/20/30 TC500/1000 500ppm/V
100G↑ - 1T 5/10/20/30 TC500/1000 1000ppm/V
1T↑ - 10T - - -
HMM-2010 500 1500 2000 100K - 100M 0.5/1/2/5/10 TC25/50/100 25ppm/V
100M↑ - 1G 1/2/5/10/20 TC25/50/100 50ppm/V
1G↑ - 10G 2/5/10/20 TC50/100 100ppm/V
10G↑ - 100G 5/10/20/30 TC250/500 500ppm/V
100G↑ - 1T 5/10/20/30 TC500/1000 1000ppm/V
1T↑ - 10T - - -
HMM-2512 1000(1) 2000 3000 100K - 100M 0.5/1/2/5/10 TC25/50/100 10ppm/V
100M↑ - 1G 1/2/5/10/20 TC25/50/100 25ppm/V
1G↑ - 10G 2/5/10/20 TC500/100 100ppm/V
10G↑ - 100G 5/10/20/30 TC250/500 250ppm/V
100G↑ - 1T 5/10/20/30 TC500/1000 500ppm/V
1T↑ - 10T 10/20/30 TCR VCR on request
HMM-4020 1500(1) 4000 6000 100K - 100M 0.25/.../10 TC25/50/100 10ppm/V
100M↑ - 1G 0.5/.../20 TC25/50/100 10ppm/V
1G↑ - 10G 1/2/5/10/20 TC25/50/100 25ppm/V
10G↑ - 100G 2/5/10/20/30 TC250/500 100ppm/V
100G↑ - 1T 5/10/20/30 TC500/1000 250ppm/V
1T↑ - 10T 10/20/30 TCR VCR on request
注:
  • (1) 如果想获得持续的功率耗散，焊接区域的面积应能保证足够的热传导。
  • (2) 温度系数 25/50: 温度范围 +25°C ~ +85°C； (3) 电压系数: 典型值。
  • 较低公差、温度系数和电压系数可按要求和协议供货。

精密高阻贴片 特性参数 (HMM)
温度范围 Temperature range -55°C ~ +155°C
气候类型按 IEC60068 Climatic category acc. to IEC 60068 55/155/56
可焊性按 IEC60068 T2-20, Ta 方法1(4)
Max. soldering temperature acc. IEC60068 T2-20, Ta Meth.1(4)		 235°C 5s
耐焊接热按 IEC60068 T2-20, Tb 方法 1A
Max. soldering temperature acc. IEC60068 T2-20, Tb Meth.1A		 260°C 10s
长期稳定性 Long term stability <1G <10G ≥10G
高温贮存 125°C/1000h Storage 125°C/1000h <0.5% <1% <2%
寿命 70°C/1000h Load life 70°C/1000h <0.25% <0.5% <1%
注:
  • (4) 装运后至6个月要求贮存在氮气或真空干燥包装中。
  • 未列特性按 CECC40401-802。
常规型兆欧贴片 技术参数 (HMS)
型号 额定功率 P70(mW) 工作电压 (V) 阻值范围 (Ω) 公差 (%) 温度系数(2) (ppm/°C) 电压系数(3) (ppm/V)
刻槽 未刻槽
HMS-0402 50 30 90 1M - 100M 5/10/20 TC100/250 500ppm/V
100M↑ - 500M 5/10/20 TC250/500 1000ppm/V
500M↑ - 1G 5/10/20 TC250/500 1000ppm/V
1G↑ - 10G 10/20/30 TC1000/2000 2000ppm/V
10G↑ - 100G - - -
100G↑ - 1T - - -
HMS-0603 75 75 200 1M - 100M 1/5/10/20 TC100/250 250ppm/V
100M↑ - 500M 2/5/10/20 TC100/250 250ppm/V
500M↑ - 1G 5/10/20 TC250/500 500ppm/V
1G↑ - 10G 5/10/20/30 TC500/1000 2000ppm/V
10G↑ - 100G 10/20/30 TC1000/2000 5000ppm/V
100G↑ - 1T - - -
HMS-0805 125 100 300 1M - 100M 1/5/10/20 TC50/100 100ppm/V
100M↑ - 500M 2/5/10/20 TC100/250 250ppm/V
500M↑ - 1G 5/10/20 TC250/500 250ppm/V
1G↑ - 10G 5/10/20 TC500/1000 1000ppm/V
10G↑ - 100G 10/20/30 TC1000/2000 2000ppm/V
100G↑ - 1T 10/20/30 TC3000 5000ppm/V
HMS-1206 250 200 600 1M - 100M 1/5/10/20 TC25/50/100 100ppm/V
100M↑ - 500M 2/5/10/20 TC50/100/250 100ppm/V
500M↑ - 1G 5/10/20 TC100/250 250ppm/V
1G↑ - 10G 5/10/20 TC500/1000 1000ppm/V
10G↑ - 100G 10/20/30 TC1000/2000 2000ppm/V
100G↑ - 1T 10/20/30 TC3000 5000ppm/V
HMS-1210 350 300 900 1M - 100M 1/5/10/20 TC25/50/100 50ppm/V
100M↑ - 500M 2/5/10/20 TC50/100/250 100ppm/V
500M↑ - 1G 5/10/20 TC100/250 100ppm/V
1G↑ - 10G 5/10/20 TC250/500 500ppm/V
10G↑ - 100G 5/10/20 TC500/1000 1000ppm/V
100G↑ - 1T 5/10/20/30 TC1000/2000 2000ppm/V
HMS-2512 1000(1) 1000 2000 1M - 100M 1/.../20 TC25/50/100 10ppm/V
100M↑ - 500M 1/5/10/20 TC25/50/100 25ppm/V
500M↑ - 1G 1/5/10/20 TC100/250 25ppm/V
1G↑ - 10G 2/5/10/20 TC250/500 100ppm/V
10G↑ - 100G 5/10/20 TC250/500 250ppm/V
100G↑ - 1T 5/10/20 TC500/1000 500ppm/V
HMS-4020 1500(1) 4000 6000 1M - 100M 1/.../10 TC25/50/100 5ppm/V
100M↑ - 500M 0.5/1/5/10/20 TC25/50/100 10ppm/V
500M↑ - 1G 1/5/10/20 TC25/50/100 10ppm/V
1G↑ - 10G 2/5/10/20 TC50/100 25ppm/V
10G↑ - 100G 5/10/20/30 TC100/250 100ppm/V
100G↑ - 1T 5/10/20/30 TC250/500 250ppm/V
注:
  • (1) 如果想获得持续的功率耗散，焊接区域的面积应能保证足够的热传导。
  • (2) 温度系数 25/50: 温度范围 +25°C ~ +85°C； (3) 电压系数在 10V 和 100V 之间测量。
  • 较低公差、温度系数和电压系数可按要求和协议供货。

常规型兆欧贴片 特性参数 (HMS)
温度范围 Temperature range -55°C ~ +155°C
气候类型按 IEC60068 Climatic category acc. to IEC 60068 55/155/56
可焊性按 IEC60068 T2-20, Ta 方法1(4)
Max. soldering temperature acc. IEC60068 T2-20, Ta Meth.1(4)		 235°C 5s
耐焊接热按 IEC60068 T2-20, Tb 方法 1A
Max. soldering temperature acc. IEC60068 T2-20, Tb Meth.1A		 260°C 10s
长期稳定性 Long term stability <1G <10G ≥10G
高温贮存 125°C/1000h Storage 125°C/1000h <1% <2% <5%
寿命 70°C/1000h Load life 70°C/1000h <0.5% <1% <2%
注:
  • (4) 装运后至6个月要求贮存在氮气或真空干燥包装中。
  • 未列特性按 CECC40401-802。
精密高阻贴片 (HMM) - 料号标识
HMM 0805 1G M E
型号
HMM
额定功率 (W)
0805 125mW
1206 250mW
1210 350mW
2010 500mW
2512 1000mW
4020 1500mW
阻值 (Ω)
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
1T 1TΩ
10T 10TΩ
阻值公差 (%)
C ±0.25%
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
M ±20%
N ±30%
温度系数 (ppm/°C)
C ±25ppm/°C
D ±50ppm/°C
E ±100ppm/°C
L ±250ppm/°C
I ±500ppm/°C
R ±1000ppm/°C
S ±2000ppm/°C

常规型兆欧贴片 (HMS) - 料号标识
HMS 0402 1G M E
型号
HMS
额定功率 (W)
0402 50mW
0603 75mW
0805 125mW
1206 250mW
1210 350mW
2512 1000mW
4020 1500mW
阻值 (Ω)
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
1T 1TΩ
阻值公差 (%)
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
M ±20%
N ±30%
温度系数 (ppm/°C)
C ±25ppm/°C
D ±50ppm/°C
E ±100ppm/°C
L ±250ppm/°C
I ±500ppm/°C
R ±1000ppm/°C
S ±2000ppm/°C
T ±3000ppm/°C

注: 如果没有提供温度系数、测量电压和包装方式的要求，则依标准值的最大值供货，测量电压为10V，包装是散装。
