25ppm温度系数、0.25%精密度、10TΩ高阻，(HI82)提升了高压电阻性能和品质的新标准。
在高性能的高压应用中，常需使用大功率、长期稳定性、低温度系数的精密高值电阻器。德铭特推出了立式引脚型 (HI82) 使精密高值电阻和高压电阻器，上升到一种新的性能和品质水准以满足这些需求。
德铭特独有的精密全膜及蛇形转印图案 (Serpentine Pattern Design) 设计能力，采用独特的高速细线厚膜配浆系统，开发了一系列具备优异性能的高压应用电阻产品，特别是在较小的尺寸和更高的电阻值元件。通过采用合金钌浆膜材料，和 95% 高含铝量的陶瓷芯材料。德铭特能够控制非常精确的精密度的制造，稳定重要的高压工作温度范围的性能参数。(HI82) 厚膜电阻结合封闭式轨迹设计，具有低电流杂讯、线性电流电压、低 TCR、耐高温、耐久性、阻值范围宽广、长期稳定性、及低成本的优势。
细纹蛇形图案允许顶帽段用于镭射修整。这样的调整功能显示了比传统的全面进给法的 post-trim 更强的稳定性，允许调整到 0.1% 的阻值精度。 当然，蛇形图案保留了与常规设计的无感特征。所有这些性能改进都在径向片式，蛇形环绕格式中得到了令人信服的证明。 一种新型的精密高压高阻电阻器已成为可用，它具有更高的额定电压。此外, 许多其他重要的特征也得到了加强。 所有这些进展开辟了新的医学高压应用领域，如电子电路位于磁共振 (MRI) 和电脑断层扫描 (CT)。
德铭特 (HI82) 超精密高压电阻器，符合 RoHS 和无铅标准，提供更有竞争力的价格和快速交货服务。对于规格外的技术要求和特殊的应用，请与德铭特的业务代表联系。
下载 PDF 版本: 片式引脚型超精密高压电阻器 (HI82)。
(HI82) 家族成员 :
- (HI82D) 高阻、高压、超精密电阻器系列，阻值范围从 1MΩ 高至 10TΩ，精度公差从 30% 紧缩至 0.25% ，额定功率有 1W/1.2W/3W 可选择。
- (HI82H) 常规型高压精密兆欧电阻器系列，多档位精密度 1%/2%/5%/10%/20%/30%/50%，四种额定功率 0.5W/0.7/1W/2W 可选择，阻值从 1MΩ 至 1TΩ。
- (HI82T) 大功率高压电阻器系列，最大工作电压高达 35KV，30W 大额定功率低至 0.125W，阻值范围从 1Ω 高至 500MΩ，公差范围 0.5% 到 5%。
特性 :
- 高压高阻电阻，阻值可达 10TΩ。
- 厚膜、无感、功率大、耐湿、耐热、耐高压。
- 有机矽涂层保护。极佳低温度系数、及低电压系数。
应用 :
- 电压冲击发生器、脉冲调制器、电弧炉阻尼、能源研究。
- 脉冲雷达网络、电容消弧电路，缓冲高电压电路。
- X-ray/显像仪器，和 EMI/闪电抑制。

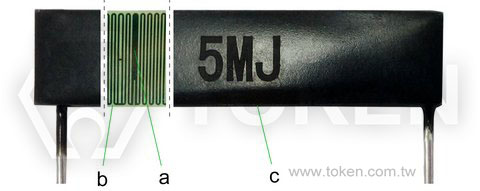

| 径向引线 片状 厚膜高压电阻器 - 组件构成 | |||
|
膜材质 (a) | 钌系浆料 | |
| 基材 (b) | 95%三氧化二铝 | ||
| 包封材质 (c) | 高温硅树脂 | ||

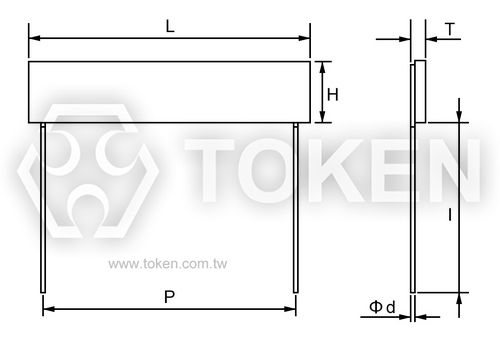

| 高压片状 径向引线 厚膜电阻器 - 尺寸规格 (单位: mm) | |||||||
| |||||||
| HI82D 高压超精密高阻电阻器 | |||||||
| 型号 | L ±1mm | H ±1mm | T ±0.5mm | P ±2mm | I ±3mm | d ±0.1mm | |
| HI82D-1W | 30.0 | 6.0 | 1.4 | 27.5 | 20 | 0.4 | |
| HI82D-1BW | 40.0 | 6.0 | 1.4 | 37.8 | 20 | 0.4 | |
| HI82D-3W | 50.0 | 12.5 | 1.4 | 47.8 | 20 | 0.4 | |
注:
|
|||||||
| HI82H 常规型高压精密兆欧电阻器 | ||||||
| 型号 | L ±1mm | H ±1mm | T ±0.5mm | P ±2mm | I ±3mm | d ±0.1mm |
| HI82H-05W | 3.2 | 2.5 | 0.9 | 2.0 | 20 | 0.4 |
| HI82H-07W | 3.8 | 5.0 | 1.0 | 2.5 | 20 | 0.4 |
| HI82H-1W | 6.3 | 3.5 | 1.0 | 5.5 | 20 | 0.4 |
| HI82H-2W | 10.2 | 5.1 | 1.0 | 9.5 | 20 | 0.4 |
注:
|
||||||
| HI82T 大功率高压电阻器 | ||||||
| 型号 | L ± 1mm | H ± 1mm | T ± 0.5mm | P ± 2mm | I ± 3mm | d ± 0.1mm |
| HI82T-0125W | 8 | 3.5 | 2 | 5.7 | 10 | 0.6 |
| HI82T-025W | 10 | 5 | 2 | 7.7 | 10 | 0.6 |
| HI82T-04W | 25 | 5 | 2 | 22.5 | 20 | 0.6 |
| HI82T-05W | 35 | 5 | 2 | 32 | 20 | 0.6 |
| HI82T-1W | 30 | 8 | 2 | 27 | 20 | 0.6 |
| HI82T-2SW | 25 | 10 | 2 | 22 | 20 | 0.6 |
| HI82T-2NW | 22 | 18 | 2 | 19 | 20 | 0.6 |
| HI82T-2BW | 45 | 10 | 3 | 41.5 | 20 | 0.8 |
| HI82T-3W | 60 | 10 | 3 | 56.5 | 20 | 0.8 |
| HI82T-5W | 80 | 20 | 4 | 76.5 | 40 | 1.0 |
| HI82T-10W | 97 | 23 | 4 | 93.5 | 40 | 1.0 |
| HI82T-20W | 100 | 35 | 4 | 96.5 | 40 | 1.0 |
| HI82T-30W | 100 | 48 | 4 | 96.5 | 40 | 1.0 |
注:
|
||||||
| 技术参数 超精密高压高阻电阻器 - (HI82D) | ||||||
| 型号 | 额定功率 P70(W) | 最大工作电压 (V) | 阻值范围 (Ω) | 公差 (%) | 温度系数(1) (ppm/°C) | 电压系数(2) (ppm/V) |
| HI82D-1W | 1.0 | 10KV | 1M - 100M | 0.25/0.5/5/10 | 25/50/100 | 2ppm/V |
| 100M↑ - 1G | 1/2/5/10/20 | 50/100/250 | 5ppm/V | |||
| 1G↑ - 100G | 5/10/20/30 | 250/500 | 20ppm/V | |||
| 100G↑ - 1T | 5/10/20/30 | 500/1000 | 100ppm/V | |||
| HI82D-1BW | 1.2 | 20KV | 1M - 100M | 0.25/0.5/5/10 | 25/50/100 | 1ppm/V |
| 100M↑ - 1G | 1/2/5/10/20 | 50/100/250 | 2ppm/V | |||
| 1G↑ - 100G | 5/10/20/30 | 250/500 | 10ppm/V | |||
| 100G↑ - 1T | 5/10/20/30 | 500/1000 | 50ppm/V | |||
| HI82D-3W | 3.0 | 30KV | 1M - 100M | 0.25/0.5/5/10 | 25/50/100 | 1ppm/V |
| 100M↑ - 1G | 1/2/5/10/20 | 25/50/100 | 1ppm/V | |||
| 1G↑ - 100G | 5/10/20/30 | 100/250 | 5ppm/V | |||
| 100G↑ - 1T | 5/10/20/30 | 250/500 | 25ppm/V | |||
| 1T↑ - 10T | 10/20/30 | 500/1000 | 100ppm/V | |||
注:
- (1) 温度系数 25/50: 温度范围 +25°C ~ +85°C； (2) 电压系数在 10V 和 100V 之间测量。
- 工作电压 = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
- 规格外参数，可洽德铭特。
| 特性参数 超精密高压高阻 | ||
| 连续工作电压 Continuous Operating Voltage | V = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。 | |
| 测量电压 Measuring Voltage | 标准测量电压为 10V (50V 为阻值 >1GΩ)。 可根据要求提供不同的电压。 | |
| 温度系数 ppm/°C TCR ppm/°C | 温度范围 +25°C~+125°C | |
| 温度系数 TCR 25/50 | ||
| 1G 阻值以上: +25°C~+85°C。 | ||
| 工作温度范围 Operating Temperature Range | -55°C ~ +125°C | |
| 气候类型 EN 60068-1 Climatic Category to EN 60068-1 | 55/125/56 | |
| 湿度/接触保护 Humidity-/Contact Protection | 漆涂层。 耐大多数溶剂。异丙醇 (Isopropyl alcohol) 推荐用于清洁; 不要使用丙酮或二氯甲烷。避免机械应力施加于涂层。 |
|
| 稳定性: 储存 125°C/1000Hrs. Stability: Storage 125°C/1000Hrs. |
≤10G | >10G |
| <1% | <2% | |
| 最大电压稳定性: 最大电压/1000Hrs. Stability at Max. voltage/1000Hrs. |
≤10G | >10G |
| <1% | <2% | |
| 技术参数 常规型 精密高压兆欧电阻器 - (HI82H) | |||||||
| 型号 | 额定功率 P70(W) | 最大工作电压 (V) | 阻值范围 (Ω) | 公差 (%) | 温度系数(1) (ppm/°C) | 电压系数(2) (ppm/V) | |
| 刻槽 | 未刻槽 | ||||||
| HI82H-05W | 0.5 | 300 | 1000 | 1M - 100M | 1/2/5/10 | TC25/50/100 | 50ppm/V |
| 100M↑ - 500M | 2/5/10/20 | TC50/100/250 | 100ppm/V | ||||
| 500M↑ - 1G | 5/10/20 | TC100/250 | 100ppm/V | ||||
| 1G↑ - 10G | 5/10/20/30 | TC250/500 | 500ppm/V | ||||
| 10G↑ - 100G | 5/10/20/30 | TC500/1000 | 1000ppm/V | ||||
| 100G↑ - 1T | - | - | - | ||||
| HI82H-07W | 0.7 | 300 | 500 | 1M - 100M | 2/5/10 | TC50/100 | 50ppm/V |
| 100M↑ - 500M | 5/10/20 | TC100/250 | 100ppm/V | ||||
| 500M↑ - 1G | 5/10/20 | TC100/250 | 100ppm/V | ||||
| 1G↑ - 10G | 10/20/30 | TC250/500 | 500ppm/V | ||||
| 10G↑ - 100G | 10/20/30 | TC500/1000 | 1000ppm/V | ||||
| 100G↑ - 1T | - | - | - | ||||
| HI82H-1W | 1.0 | 1200 | 2500 | 1M - 100M | 1/2/5/10 | TC25/50/100 | 10ppm/V |
| 100M↑ - 500M | 1/2/5/10/20 | TC25/50/100 | 25ppm/V | ||||
| 500M↑ - 1G | 1/2/5/10/20 | TC100/250 | 25ppm/V | ||||
| 1G↑ - 10G | 2/5/10/20 | TC100/250 | 100ppm/V | ||||
| 10G↑ - 100G | 5/10/20/30 | TC250/500 | 250ppm/V | ||||
| 100G↑ - 1T | 10/20/30/50 | TC500/1000 | 500ppm/V | ||||
| HI82H-2W | 2.0 | 4000 | 6000 | 1M - 100M | 1/2/5/10 | TC25/50/100 | 5ppm/V |
| 100M↑ - 500M | 1/2/5/10/20 | TC25/50/100 | 10ppm/V | ||||
| 500M↑ - 1G | 1/2/5/10/20 | TC25/50/100 | 10ppm/V | ||||
| 1G↑ - 10G | 2/5/10/20 | TC50/100 | 25ppm/V | ||||
| 10G↑ - 100G | 5/10/20/30 | TC100/250 | 100ppm/V | ||||
| 100G↑ - 1T | 5/10/20/30 | TC250/500 | 250ppm/V | ||||
注:
- (1) 温度系数 25/50: 温度范围 +25°C ~ +85°C； (2) 电压系数在 10V 和 100V 之间测量。
- 工作电压 = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
- 规格外参数，可洽德铭特。
| 特性参数 常规型 精密高压兆欧电阻器 | |||
| 连续工作电压 Continuous Operating Voltage | V = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。 | ||
| 测量电压 Measuring Voltage | 标准测量电压为 10V (50V 为阻值 >1GΩ)。 可根据要求提供不同的电压。 | ||
| 温度系数 ppm/°C TCR ppm/°C | 温度范围 +25°C~+125°C | ||
| 温度系数 TCR 25/50 | |||
| 1G 阻值以上: +25°C~+85°C。 | |||
| 工作温度范围 Operating Temperature Range | -55°C ~ +125°C | ||
| 气候类型 EN 60068-1 Climatic Category to EN 60068-1 | 55/125/56 | ||
| 湿度/接触保护 Humidity-/Contact Protection | 漆涂层。 耐大多数溶剂。异丙醇 (Isopropyl alcohol) 推荐用于清洁; 不要使用丙酮或二氯甲烷。避免机械应力施加于涂层。 |
||
| 稳定性: 储存 125°C/1000Hrs. Stability: Storage 125°C/1000Hrs. |
≤1G | ≤10G | >10G |
| <1% | <2% | <5% | |
| 最大电压稳定性: 最大电压/1000Hrs. Stability at Max. voltage/1000Hrs. |
≤1G | ≤10G | >10G |
| <0.5% | <1% | <2% | |
| 主要技术参数 高压大功率电阻器 - (HI82T) | |||||
| 型号 | 额定功率 P75(W) | 最大工作电压 (KV) | 阻值范围 (Ω) | 公差 (%) | 温度系数 |
| HI82T-0125W | 1/8W | 2KV | 1 ~ 500M | ±0.5% ~ ±5% | ±100ppm/°C |
| HI82T-025W | 1/4W | 4KV | 1 ~ 500M | ||
| HI82T-04W | 2/5W | 10KV | 1 ~ 500M | ||
| HI82T-05W | 1/2W | 15KV | 1 ~ 500M | ||
| HI82T-1W | 1W | 15KV | 1 ~ 500M | ||
| HI82T-2SW | 2W | 20KV | 1 ~ 500M | ||
| HI82T-2NW | 2W | 20KV | 1 ~ 500M | ||
| HI82T-2BW | 2W | 20KV | 1 ~ 500M | ||
| HI82T-3W | 3W | 25KV | 1 ~ 500M | ||
| HI82T-5W | 5W | 30KV | 1 ~ 500M | ||
| HI82T-10W | 10W | 35KV | 1 ~ 500M | ||
| HI82T-20W | 20W | 35KV | 1 ~ 500M | ||
| HI82T-30W | 30W | 35KV | 1 ~ 500M | ||
注:
- 温度系数 @25°C (25°C ~ +105°C)。 温度系数: ±15ppm/°C 应要求。
- 工作电压 = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
- 规格外参数，可洽德铭特。
| 特性参数 高压大功率电阻器 | |||
| 连续工作电压 Continuous Operating Voltage | V = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。 | ||
| 测量电压 Measuring Voltage | 标准测量电压为 10V (50V 为阻值 >1GΩ)。 可根据要求提供不同的电压。 | ||
| 温度系数 ppm/°C TCR ppm/°C | 温度范围 +25°C~+105°C | ||
| 温度系数 TCR 25/50 | |||
| 1G 阻值以上: +25°C~+105°C | |||
| 工作温度范围 Operating Temperature Range | -55°C ~ +225°C | ||
| 气候类型 EN 60068-1 Climatic Category to EN 60068-1 | 55/125/56 | ||
| 绝缘耐压 Insulation withstand voltage | 1000VDC | ||
| 绝缘电阻 Insulation resistance | ≥ 10GΩ | ||
| 湿度/接触保护 Humidity-/Contact Protection | 漆涂层。 耐大多数溶剂。异丙醇 (Isopropyl alcohol) 推荐用于清洁; 不要使用丙酮或二氯甲烷。避免机械应力施加于涂层。 |
||
| 稳定性: 储存 125°C/1000Hrs. Stability: Storage 125°C/1000Hrs. |
≤1G | ≤10G | >10G |
| <1% | <2% | <5% | |
| 最大电压稳定性: 最大电压/1000Hrs. Stability at Max. voltage/1000Hrs. |
≤1G | ≤10G | >10G |
| <0.5% | <1% | <2% | |

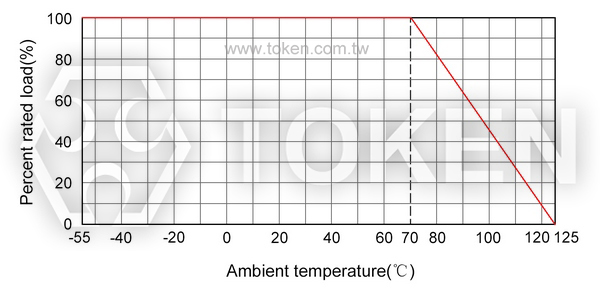

| 降功耗曲线图 - (HI82D & HI82H) | |
|

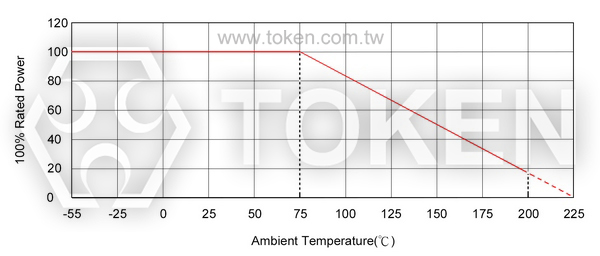

| 降功耗曲线图 - (HI82T) | |
|
HI82 先进无感及钌膜的蛇形转印图案设计技术 - 先进材料技术
无电感量性能特点：
- HI82 无感设计，采用全膜或蛇形电阻钌膜模式。全膜模式应用于较低阻值，
而蛇形膜模则应用于较高的阻值。蛇形膜模提供曲折线进行相反方向的电流，
从而达到在整个电阻长度通量场的最大中和。 - 这种高效的无感结构，不会降低任何额定的性能优势，
对于需要高频率应用设计是非常理想的电阻器件。

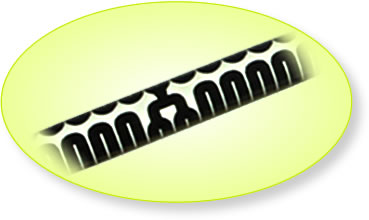

蛇形图案丝印设计：
- HI82 精密功率高压电阻器结合德铭特电子先进的无感蛇形图案，
及厚膜高通量丝网印刷矽胶涂层技术。 - 采用先进电脑辅助设计 (CAD)，将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调适到最佳化，
提供了一个完整高压无感电阻器的封装。 - 两端端子和引线焊压在电阻芯片上，提供坚固电阻器的端子附件。
| 片式厚膜 高压超精密高阻电阻器 (HI82D) - 料号标识 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HI82D | 1W | 1G | F | E | ||||||||||||||||||||||||||||||||||||||||||||||||||
 | | | | | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| 径向引线 常规型 精密兆欧高压电阻器 (HI82H) - 料号标识 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HI82H | 2W | 1G | F | E | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | | | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 片状厚膜 高压大功率电阻器 (HI82T) - 料号标识 | ||||||||||||||||||||||||||||||||||||||||||
| HI82T | 30W | 500M | F | E | ||||||||||||||||||||||||||||||||||||||
| | | | | ||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||
注: 如果没有提供温度系数和测量电压的要求，(HI82D)、(HI82H) 和 (HI82T) 则依标准值的最大值供货，测量电压为10V。
