微波介质天线 GPS 导航系统 - DA 系列
德铭特的介质天线在目前卫星导航与勘测领域，以及卫星电视接收中得到了非常广泛的应用，由于介质天线在小体积的条件下，就可以得到较大的增益，从而在对要求体积较小的产品中被广泛的使用。
我国的 GPS 导航卫星使用的频率是 1575.42 MHz，全球定位卫星的数量目前是 24 颗卫星围绕在我们的上空，为了能够达到 3D 定位，我们的定位系统要求，至少要同时可以接收来自 3 颗不同的卫星发射过来的信号，才可以进行基本的定位计算。在目前市场上所使用的 GPS 介质天线大多数是 25*25*4 mm 尺寸的，随着市场上对系统小型化的要求，目前德铭特已经有更加小型的介质天线 18*18*2 mm 和 13*13*2 mm 应用于 GPS 导航系统。
介质天线是用同轴线馈电的介质陶瓷片。由同轴线的内导体的延伸部分，形成一个振子，用以激发电磁波，套筒的作用除夹住介质棒外，更主要的是反射电磁波，从而保证由同轴线的内导体激励电磁波，并向介质棒的自由端传播。
德铭特的介质天线采用低损耗，高频介质材料，严格的制程控制，这用于全球定位系统(GPS)，无线广播系统的小型天线元件。DA 系列微波天线，符合 RoHS 标准，可提供客护自定义设计和提供更小的公差要求。应用介质天线的具体设计，也可针对频率要求，包括不同的电感值和 Q 规格调整。
下载 PDF 版本: 微波介质天线 GPS 导航系统 - DA 系列。
特性 :
- 优质的介质陶瓷材料
- 稳定的温度系数
- 高稳定性能
- 小尺寸
应 用 范 围 :
- 全球定位系统
- 无线广播系统
| DA 系列 技术特性 | ||||||
| 型号 | 尺寸 (mm) |
中心频率 (MHz) |
带宽 (MHz) |
增益 (dBi) |
接地面积 (mm) |
应用 |
| DA1575S25T4A | 25*25*4 | 1575 | ≥10 | 4.5 | 35*35 | GPS |
| DA1575S25T4B | 25*25*4 | 1575 | ≥10 | 4.5 | 70*70 | |
| DA1575S25T2B | 25*25*2 | 1575 | ≥10 | 4.5 | 70*70 | |
| DA1580S25T4A | 25*25*4 | 1580 | ≥15 | 4.5 | 35*35 | |
| DA1580S25T4B | 25*25*4 | 1580 | ≥15 | 4.5 | 70*70 | |
| DA1580S25T2B | 25*25*2 | 1580 | ≥15 | 4.5 | 70*70 | |
| DA1580S18T4 | 18*18*4 | 1580 | ≥10 | 3.0 | 50*50 | |
| DA1580S18T2 | 18*18*2 | 1580 | ≥10 | 3.0 | 50*50 | |
| DA1580S13T4 | 13*13*4 | 1580 | ≥5 | 0.0 | 50*50 | |
| DA2450S13T4 | 13*13*4 | 2450 | ≥5 | 0.0 | 50*50 | |
| DA2450S13T2 | 13*13*2 | 2450 | ≥5 | 0.0 | 50*50 | |
| DA1575S36T4 | 36*36*4 | 1575 | ≥30 | 5.0 | 80*80 | |
| DA2450D16 | Φ16 | 2450 | 45 | 2.1 | 50*70 | W-LAN |
| DA1616S25(Tx) | 25*25*4 | 1616 | ≥10 | 4.0 | 70*70 | Beidou Satellite Position System |
| DA2492S25(Rx) | 25*25*4 | 2492 | ≥10 | 4.0 | 70*70 | |
| 注 : 频率可根据客护要求制造，请洽询德铭特电子业务部。其它惨数指标可按照客护要求设计。 | ||||||

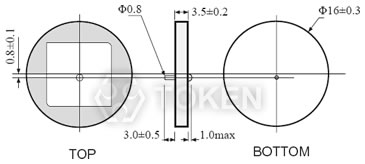

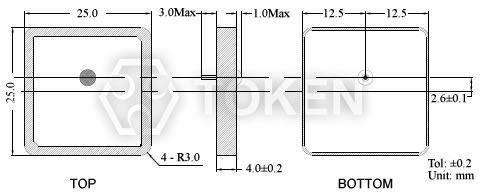

| DA 系列 GPS 介质天线尺寸 | |
| |
|

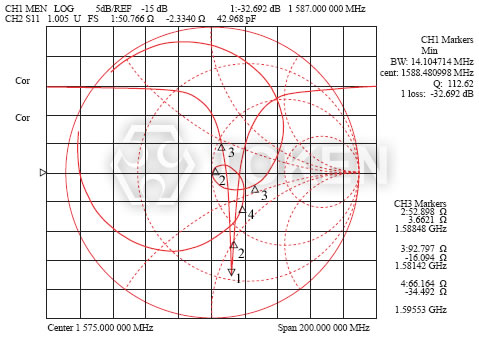

| DA 系列 GPS 介质天线波形特性 | |
|
| 微波介质天线 (DA) 料号标识 | |||||||||
| DA | 1580 | S | 18 | T2 | |||||
 | | | | | |||||
|
|
|
|
|
|||||
