电流感测金属贴片跳线零欧姆电阻 (LRJ) 合金板
贴片零欧姆电阻器又称为 SMD 跳线电阻器，微毫欧电阻器或片式零欧姆跳线电阻器，通常用于将电路连接到一起，就像电线功能一样。
德铭特电子推出金属板片式零欧姆电流感测跳线电阻器 (LRJ)，使得 DIP 开关，跳线插和排插运用设计，有更大的选择空间和成本考量。此高电流金属合金跳线电阻贴片 (LRJ) SMT系列，旨在取代传统型零欧姆电阻，而无需更改电路板设计或布局。(LRJ) 跳线电阻还可以应用于高功率中，替换跨接跳线以获得更好的稳定性，或替换埋铜块电路板以节省成本。
针对不同表面封装尺寸，德铭特提供五种零欧姆跳线电阻器的标准贴片尺寸 1206、2512、281、2725、和 4527，以提高封装兼容性，且更易于设计。德铭特 SMD 金属合金跳线电阻 (LRJ)，专为需要高功率处理的应用而设计，额定功率高达 5W，超低阻值 < 0.2mΩ，操作温度范围广 -55°C~+150°C。这些 SMD 合金板跳线电阻器，非常适合作为零欧姆电阻器替代品。
德铭特 (LRJ) 电阻器芯片跳线由金属合金板制成，旨在提供极低阻抗及超薄外形，作为电路连接零欧姆电阻器。合金板芯片跳线采用卷带包装，与大多数真空或机械拾放装配系统兼容。此 (LRJ) SMD 元器件也适用于电源和铝背板上的高电流，高密度 PCB 封装。
电路板设计常将有多种功能和配置集中于一块板上，这些功能和配置通常不能在单个电路中共存，因为它们有时会相互冲突。为此，越来越多的设计人员使用合金板电阻 SMD 跳线 (LRJ)，用于没有通孔但用于双面的单面 PCB。
德铭特电子为您的低范围电流检测应用提供合适的贴片合金跳线电阻器。 如需更详细的产品信息和数据表或讨论您的具体要求，请联系德铭特电子。下载 PDF 版本: 合金板贴片零欧姆跳线电阻 (LRJ)。
- 超薄型，高电流应用。
- 超低电阻值，0.2 mΩ Max。
- 工作温度范围 -55°C~+150°C。
- 多种封装尺寸 1206, 2512, 2817, 2725, and 4527。
- 电动工具，电源管理
- 汽车，工业，消费电子，电子仪器
- 笔记本电脑，移动设备，服务器，便携式设备
| 零欧姆跳线电阻器 (LRJ) 结构 & 尺寸 | |||||||||||||
|
|||||||||||||
| 规格 | 额定功率 at 70℃(W) | 尺寸 (单位：mm) | |||||||||||
| L | W | T | D | ||||||||||
| LRJ1206 | 1 | 3.200±0.254 | 1.650±0.254 | 0.670±0.254 | 0.508±0.254 | ||||||||
| LRJ2512 | 2 | 6.350±0.254 | 3.050±0.254 | 0.670±0.254 | 1.100±0.254 | ||||||||
| LRJ2817 | 3 | 7.100±0.254 | 4.200±0.254 | 0.770±0.254 | 1.500±0.254 | ||||||||
| LRJ2725 | 4 | 6.800±0.254 | 6.350±0.254 | 0.770±0.254 | 1.800±0.254 | ||||||||
| LRJ4527 | 5 | 11.300±0.500 | 6.600±0.500 | 0.770±0.254 | 2.000±0.254 | ||||||||
| 电流感测金属板跳线电阻 (LRJ) 电气特性 | ||||
| 规格 | 额定功率 at 70°C | 最大额定电流 (A)* | 阻值范围 (mΩ) | 操作温度 °C |
| LRJ1206 | 1 | 70.7 | < 0.2 | -55~+150°C |
| LRJ2512 | 2 | 100 | < 0.2 | |
| LRJ2817 | 3 | 122 | < 0.2 | |
| LRJ2725 | 4 | 140 | < 0.2 | |
| LRJ4527 | 5 | 158 | < 0.2 | |
|
||||
| 零欧姆跳线贴片电阻 (LRJ) 建议焊盘尺寸 | |||||
|
|||||
| 规格 | 最大额定功率 (Watts) | 尺寸 (单位： mm | |||
| a | b | i | |||
| LRJ1206 | 1 | 1.00 | 1.90 | 1.40 | |
| LRJ2512 | 2 | 2.11 | 3.68 | 3.18 | |
| LRJ2817 | 3 | 2.45 | 4.60 | 3.11 | |
| LRJ2725 | 4 | 2.34 | 6.86 | 3.00 | |
| LRJ4527 | 5 | 3.40 | 8.74 | 6.43 | |
| 卷盘规格 (LRJ) (单位： mm) | |||||||
|
|||||||
| 卷盘规格 / 盘 | W | M | A | B | C | D | |
| 7” 卷盘 / 8 mm 模压带 (仅 LRJ1206 系列) |
12.00± 0.5 | 178 ± 1.0 | 2.0 ± 0.5 | 13.2 ± 0.5 | 17.7 ± 0.5 | 60.0 ± 0.5 | |
| 7” 卷盘 / 12 mm 模压带 (LRJ2512, LRJ2725, LRJ2817 系列) |
16.2 ± 0.5 | 178 ± 1.0 | 2.5 ± 0.5 | 13.5 ± 0.5 | 17.7 ± 0.5 | 60.0 ± 0.5 | |
| 7” 卷盘 / 24 mm 模压带 (仅 LRJ4527 系列) |
24.4 +2/-0 | 178 ± 1.0 | 2.0 ± 0.5 | 13.2 ± 0.5 | 17.7 ± 0.5 | 60.0 ± 0.5 | |
| 模压带尺寸规格 (LRJ) (单位：mm) | ||||||||||||
|
||||||||||||
| 规格 | A±0.1 | B±0.1 | W±0.3 | E±0.1 | F±0.1 | P0±0.1 | P1±0.3 | P2±0.1 | ΦD0±0.05 | ΦD1±0.1 | T±0.1 | |
| LRJ1206 | 2.03 | 3.55 | 8.0 | 1.75 | 3.5 | 4.0 | 4.0 | 2.0 | 1.55 | 1.00 | 1.00 | |
| LRJ2512 | 3.50 | 6.75 | 12.0 | 1.75 | 5.5 | 4.0 | 4.0 | 2.0 | 1.55 | 1.55 | 0.90 | |
| LRJ2725 | 6.81 | 7.16 | 12.0 | 1.75 | 5.5 | 4.0 | 8.0 | 2.0 | 1.55 | 1.55 | 1.05 | |
| LRJ2817 | 4.60 | 7.50 | 12.0 | 1.75 | 5.5 | 4.0 | 8.0 | 2.0 | 1.55 | 1.55 | 1.20 | |
| LRJ4527 | 7.38 | 12.0 | 24.0 | 1.75 | 11.5 | 4.0 | 12.0 | 2.0 | 1.55 | 1.55 | 1.05 | |
|
||||||||||||
| 包装数量 (LRJ) | |||
| 规格 | 编带宽度 | 卷盘直径 | 数量/卷盘 |
| LRJ1206 | 8 mm/模压带 | 178 mm/7” | 5,000 |
| LRJ2512 | 12 mm/模压带 | 178 mm/7” | 4,000 |
| LRJ2725 | 12 mm/模压带 | 178 mm/7” | 2,000 |
| LRJ2817 | 12 mm/模压带 | 178 mm/7” | 1,000 |
| LRJ4527 | 24 mm/模压带 | 178 mm/7” | 1,000 |

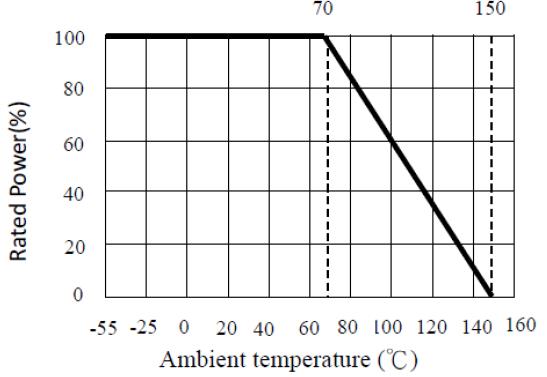

| 降额曲线 (LRJ) |
 |
| 焊接条件 (仅回流焊) (LRJ) |
 |
| 环境测试 (LRJ) | ||
| 项目 | 规格标准 | 测试条件 |
| 短时间过负载 Short Time Overload |
≤0.2 mΩ
|
JIS C 5201-1 4.13 4 倍额定功率: 5秒。 |
| 负载寿命 Load Life |
≤0.2 mΩ
|
JIS-C5201-1 4.25 70±2°C, RCWV for 1000 Hrs. with 1.5 Hrs. “ON” and 0.5 Hr. “OFF”。 |
| 高湿偏置 Bias Humidity |
≤0.2 mΩ
|
JIS-C5201-1 4.24 +85°C/85%RH for 1,000Hrs. with 1.5Hrs “ON”, 0.5Hr “OFF”。 |
| 高温曝晒 （存放） High Temperature Exposure (Storage) |
≤0.2 mΩ
|
JIS-C5201-1 4.23.2 +150°C for 1000 Hrs。 |
| 焊接性 Solderability |
最少覆蓋 95%
|
JIS-C5201-1 4.17 245±5°C for 3 秒。 |
| 温度循环 Temperature Cycling |
≤0.2 mΩ
|
JIS-C5201-1 4.19 -55°C ~ 150°C, 100 循环。 |
| 料号标识 (LRC) | ||||||||||||||||||||||||||||||||||||||
| LRJ | 1206 | TR | T | R000 | ||||||||||||||||||||||||||||||||||
 |
|
|
|
|
||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||
