功率线绕被釉电阻器 - DRB20 系列
德铭特电子被釉线绕功率电阻器 (DRB20) 系列，是于圆柱形陶瓷管两端引出固定端子，陶瓷管上缠绕铜镍或镍铬合金之电阻线，表面涂以耐湿、耐热、无腐蚀之不燃性涂料（如硅树脂，环氧树脂，水泥，釉瓷等），待电阻体阴干后，经由高温处理，绝缘固定，并配装固定脚架而成。
(DRB20) 系列由于绕性佳，可制成多端子，低感抗电阻器，半可调整型之各类电阻器，具有价格竞争力，阻值范围从 1.7Ω 到 75KΩ，功率范围从 8W 到 500W，公差精度有 ±1%、±5%、±10% 可选择。尺寸与行业标准匹配。
(DRB20) 管型系列功率被釉线绕电阻器，常作为刹车电阻器、泄放电阻器、老化电阻器、制动电阻器使用。根据不同场合和使用习惯，又可称做制动电阻、放电电阻、刹车电阻、负载电阻、限流电阻、老化电阻、充电电阻或泄放电阻等。无感系列采用 Ayrton Perry 绕线法来消除电感寄生效应，从而使电感量降到最低，适用于高能耗，高温环境。
被釉涂装保护，不怕外来之机械力量与尘埃环境，不但功率大而且坚固，耐震，散热良好。该产品易于安装使用，这适合于多种应用。高于同行同等规格或要求的 1.2 倍以上余量生产，功率更足，可以长时间负载及频繁冲击。应用领域包括工业机械，负载测试，电力分配，仪器和自动化控制装置。其特点为：温度系数小、耐热性优、质轻、低杂音、耐过负载、阻值变化率小、比传统线绕功率电阻具有更优越的热传输特性，
德铭特电子 (DRB20) 被釉绕线功率电阻器符合 RoHS 规范，无铅标准。 生产周期为短，广泛用于电动工具、开关应用、电源，焊接机、高电压应用、消费类产品应用、家庭娱乐、家电产品。对于规格外惨数和客护定制的特殊应用，请与德铭特业务部门联系，商讨细节。
下载 PDF 版本: 功率线绕被釉电阻器 - DRB20 系列。
同类型管装功率线绕电阻器系列: 管型绕线功率制动电阻器 (DR) 系列，及管型绕线功率可调电阻器 (DRS) 系列
- 体积小，功率高。
- 被釉涂装，结构简单，易与安装。
- 固定阻值线绕及可调阻值线绕可选。
- 电动工具、家电产品。
- 家庭娱乐、电源、高电压的应用。
- 消费类产品应用、焊接机、开关应用。
| 功率线绕被釉电阻器 (DRB20) 尺寸规格 (单位: mm) | ||||||||||

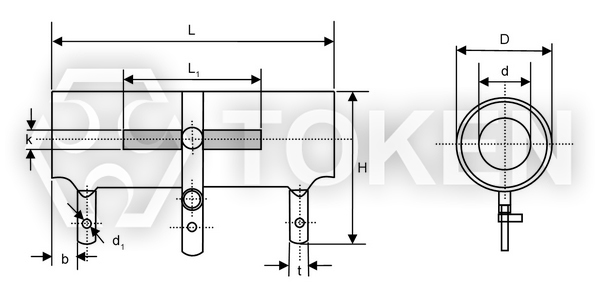

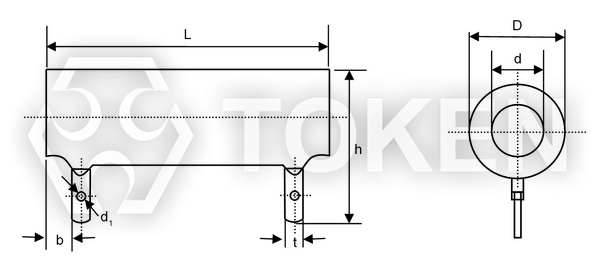

 功率线绕被釉电阻器 (DRB20) 尺寸规格 (单位: mm) 可调功率线绕被釉电阻器 (DRB20-T) 尺寸规格 (单位: mm) |
||||||||||
| 型号 | 外型尺寸 (mm) | |||||||||
| L | D | d | H | h | L1 | K | b | t | d1 | |
| DRB20(T*)-8 | 35±1.5 | 14±2 | 5.5±0.5 | 28.5±2.5 | 3.5±0.8 | 4.5±1 | 2±0.8 | |||
| DRB20(T)-10 | 41±1.5 | 14±2 | 5.5±0.5 | 31±3 | 28.5±2.5 | 20±2 | 6±2 | 3.5±0.8 | 4.5±1 | 2±0.8 |
| DRB20(T)-16 | 45±1.5 | 17±2 | 8±0.5 | 34±3 | 31±2.5 | 23±2 | 6±2 | 3.5±0.8 | 4.5±1 | 2±0.8 |
| DRB20(T)-20 | 51±2 | 17±2 | 8±0.5 | 34±3 | 31±2.5 | 30±3 | 6±2 | 3.5±0.8 | 4.5±1 | 2±0.8 |
| DRB20(T)-25 | 51±2 | 21±2.5 | 12±0.6 | 39±3 | 35±2.5 | 30±3 | 6±2 | 3.5±0.8 | 4.5±1 | 2±0.8 |
| DRB20(T)-30 | 71±2.2 | 21±2.5 | 12±0.6 | 39±3 | 35±2.5 | 44±3 | 6±2 | 3.5±0.8 | 4.5±1 | 2±0.8 |
| DRB20(T)-40 | 87±2.2 | 21±2.5 | 12±0.6 | 39±3 | 35±2.5 | 57±3 | 3.5±0.8 | 4.5±1 | 2±0.8 | |
| DRB20(T)-50 | 91±2.4 | 29±3 | 20±1.1 | 47±3 | 43±2.5 | 60±3 | 7±2 | 4.5±1 | 6±1 | 2.5±0.8 |
| DRB20(T)-75 | 140±3.2 | 29±3 | 20±1.1 | 47±3 | 43±2.5 | 110±3 | 7±2 | 4.5±1 | 6±1 | 2.5±0.8 |
| DRB20(T)-100 | 170±3.5 | 29±3 | 20±1.1 | 47±3 | 43±2.5 | 140±3 | 7±2 | 4.5±1 | 6±1 | 2.5±0.8 |
| DRB20(T)-150 | 215±4 | 29±3 | 20±1.1 | 47±3 | 43±2.5 | 185±3 | 7±2 | 4.5±1 | 6±1 | 4±0.8 |
| DRB20(T)-200 | 215±4 | 38±3 | 38±3 | 61±3 | 58±2 | 160±3 | 7±2 | 8±1 | 9±1 | 4±0.8 |
| DRB20(T)-250 | 266±4 | 30±2 | 30±2 | 50±3 | 50±2 | 210±4 | 7±2 | 8±1 | 9±1 | 4±0.8 |
| DRB20(T)-300 | 266±4 | 36±2 | 36±2 | 58±3 | 58±2 | 210±4 | 8±2 | 8±1 | 9±1 | 4±0.8 |
| DRB20(T)-400 | 250±4 | 54±2 | 54±2 | 76±3 | 77±3 | 180±4 | 10±2 | 8±1 | 16±1 | 8±1 |
| DRB20(T)-500 | 300±4 | 54±2 | 30±2 | 76±3 | 77±3 | 230±4 | 10±2 | 8±1 | 16±1 | 8±1 |
| T* : 可调绕线电阻。 | ||||||||||
| 功率线绕被釉电阻器 (DRB20) 电气特性 | |||||
| 型号 | 额定功率 (W) | 阻值范围 (Ω) | 重量 (g) | ||
| DRB20 | DRB20-T | 固定 | 可调 | ||
| DRB20 (DRB20T) |
8 | 5.1-3.3K | 23 | ||
| 10 | 5.1-10K | 5.1-200 | 17 | 34 | |
| 16 | 5.1-15K | 5.1-220 | 36 | 42 | |
| 20 | 5.1-20K | 5.1-430 | 44 | 52 | |
| 25 | 10-24 | 10-510 | 57 | 68 | |
| 30 | 10-30K | 10-1K | 80 | 90 | |
| 40 | 20-51K | 20-1.2K | 98 | 110 | |
| 50 | 24-56K | 20-1.5K | 132 | 150 | |
| 75 | 20-51K | 24-2K | 253 | 270 | |
| 100 | 24-62K | 20-4.3K | 286 | 200 | |
| 150 | 20-75K | 20-4.3K | 385 | 300 | |
| 200 | 4.7-68K | 5.1-4.3K | 475 | 400 | |
| 250 | 4.7-68K | 5.1-4.3K | 510 | 530 | |
| 300 | 1.7-68K | 5.1-4.3K | 630 | 650 | |
| 400 | 4.7-75K | 6.2-5.1K | 1000 | 1050 | |
| 500 | 4.7-75K | 6.2-5.1K | 1340 | 1400 | |
| 功率线绕被釉电阻器 (DRB20) 测试条件 | ||
| 试验项目 | 性能要求 | 试验方法 |
| 可焊性 | 均匀粘锡 | HiSnPb39, 75W 烙铁法, 搪锡 |
| 绝缘电阻 | >20MΩ/cm2 | 500V 直流测试电压 |
| 绝缘耐压 | 无击穿, 飞弧 | 2000V 直流或峰值与之相等的 50Hz 交流 |
| 主体强度 | ΔR ≤ ± (1%R + 0.05Ω) | ≤40W 负荷 30N, ≥50W 负荷 100N |
| 振动 | ΔR ≤ ± (1%R + 0.05Ω) | 频率 10-500Hz, 加速度 98m/s2, 1h |
| 碰撞 | ΔR ≤ ± (1%R + 0.05Ω) | 频率 40-80 次/min, 加速度 245m/s2, 2000次 |
| 温升 | <325°C | 施加额定功率负荷 |
| 温度快速变化 | ΔR ≤ ± (2%R + 0.1Ω) | θ A=-55°C θ B=+200°C, 5 次循环 |
| 稳态湿热 | ΔR ≤ ± (2%R + 0.1Ω) | 温度 40±2°C, 温度 93±2%RH, 96h |
| 过载 | ΔR ≤ ± (2%R + 0.1Ω) | 施加 10 倍额定功率负荷 5s |
| 室温耐久性 | ΔR ≤ ± (5%R + 0.1Ω) | 施加额定功率负荷 1000h |
如何抉定最大的应用阻值 (DRB20-T)
- 可调电阻或变阻器的可调阻值范围，从起始阻值（最小可调阻值）到最终阻值（最大可调阻值）
- 第一步，我们要先抉定可调阻值器的最终阻值（最大可调阻值）
- 第二步，最终阻值（最大可调阻值）抉定后，电阻线径及线绕的间距和长度，就可以依据陶瓷管长度及管径来计算起始阻值（最小可调阻值）。
可调电阻的额定功率：
DRB20-T 料号说明：
型号
- 额定功率 (W)
- 最大可调阻值 (Ω)
- 阻值公差
型号是指 DRB20-T。
额定功率是指调到到最终阻值（最大可调阻值）时，可持续应用到线绕电阻本身的最大功率。
最大可调阻值 (Ω) 是指线绕电阻最大可用的电阻值。
阻值公差是指线绕电阻在最大可调阻值时与标称值的偏差值，通常以百分比表示。
1. 可调电阻的额定功率是由最大可调阻值与额定电压抉定。
2. 当你调节可调电阻，从最终阻值（最大可调阻值）到起始阻值（最小可调阻值）时，电阻值将随功率递减而递减。
注意：
- 可调电阻的可调范围为可调阻值范围的 10% 到 90%。
- 功率与电阻值成线性正比例。
额定功率：
- 于 25°C 自由空气流动下，所述的额定功率仅这用于整个电阻在电路中。
- 将调整环设置在一个中间点时，减少的功率大约同比调整的距离。
- 例如：将调整环调到全程的一半阻值时，功率也大约递减了一半。
德铭特可调电阻器种类：
电位器 变阻器 线绕可变电阻器 (FVR),
滑线变阻器 波浪型滑线可调功率电阻(DQS),
管型绕线功率可调电阻器 划线变阻器(DSRA, DSRB),
螺杆手摇式电阻器 滑动滑杆可变电阻(BSR, BSQ),
如需要设计为"电流于全程调节时为一定值"，请与业务人员联系。
| 功率线绕被釉电阻器 (DRB20) 料号标识 | ||||||||||||||||||||||||||||||||||||||||||||||||
| DRB20 | T | - | 8W | 100R | J | |||||||||||||||||||||||||||||||||||||||||||
 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
