TO-220 散热器外挂 无感功率电阻器 (RMG20)
德铭特 TO-220 功率封装电阻器，提供最佳的高热效率。
德铭特电子新一代的 TO220 功率封装电阻，采用高可靠性，先进的铜质皮膜，提供给设计工程师一个高散热的工业标准方案。
在至关重要的成本效益和可靠性趋势下，德铭特提供了 RMG20 系列 TO-220 功率电阻，坚固实用且具有无感性能、低热阻、使它们非常适合用多种工业应用，如电源，工业控制和汽车。
非贵金属铜墨丝印的 RMG20 系列电阻，成为有效的替代含铅的其他厚膜功率电阻器，同时保持优异的热传导和热耗散，是必要的功耗应用要求。
德铭特专有的电阻元件封装，使得安装更容易，保护性高，高绝缘度，于低电阻值在更高的额定功率应用，可确保最高质量的无感表现。
工作温度范围从 -65°C to +150°C.
德铭特提供标准电值及非规格内的阻值，请联系我们与您的特定需求。
下载 PDF 版本: TO-220 散热器外挂 无感功率电阻器 (RMG20)。
特性
- 可达 20 瓦工作功率，于 25°C 散热器温度。
- 模压式封装易于安装及保护性佳。
- TO-220 功率型封装。
- 绝缘的外盒。
- 无感/低感。
应用 :
- 高速切换型电源供应器。
- 脉冲发生器的负载电阻。
- VHF 功放器。
- 电压整流器。
- 缓冲电路。
| TO-220 (RMG20) 尺寸 (单位: mm) | |||||||||||
|
|||||||||||
| 规格 | W | H | T | T1 | T2 | B | B1 | C | D | D1 | |
| RMG20 | 10.15~10.67 | 16.00~16.52 | 2.92~3.44 | 0.40~0.60 | 1.52~2.04 | 11.43~13.97 | 2.54~4.06 | 4.82~5.34 | 0.66~0.86 | 1.14~1.40 | |
| TO-220 (RMG20) 电气特性规格 | ||
| 阻值范围 | 阻值公差 | 温度系数 (PPM/°C) |
| 0.05Ω~1Ω | ±5.00% ±10.0% |
- |
| 2Ω~5Ω | ±1.00% ±5.00% ±10.0% |
±200 |
| 5Ω~10Ω | ±1.00% ±5.00% ±10.0% |
±100 ±200 |
| 11Ω~10KΩ | ±0.50% ±1.00% ±5.00% ±10.0% |
±50 ±100 ±200 |
|
最大工作电压 350V；绝缘强度 1800VAC；绝缘阻抗：10GΩ min。 工作温度：-65°C 到 +150°C；阻值 < 1Ω 亦可提供。 |
||
| TO-220 (RMG20) 环境特性规格 | ||
| 测试项目 | 规格标准 | 测试条件 |
| 温度系数 | 10Ω and above, ±50ppm/°C 1Ω and 10Ω, (±100ppm)/°C |
Referenced to 25°C, ΔR taken at +105°C |
| 短时间过负载 | Δ R±0.3% | 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds. |
| 负载寿命 | Δ R±1.0% | MIL-R-39009,2,000 hours at rated power. |
| 耐湿性 (稳定状态下) | Δ R±0.5% | MIL-STD-202F, Method 103B 40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours. |
| 耐热性 | Δ R±0.3% | MIL-STD-202, Method 107G. -65°C~150°C,100 cycle |
| 端子强度 | Δ R±0.2% | MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N. |
| 高频率震动 | Δ R±0.2% | MIL-STD-202, Method 204, Cond.D. |
|
引线材质：镀锡铜线。无散热器下，在自然对流空气下 25°C, RMG20 额定功率为 2.25W。 塑装盒的表面温度的量测，需用热电藕量于所使用的散热器上所安装本器件的中央位置。 功率的使用极限，取决于塑装盒的表面温度。热油膏需使用正确。 |
||

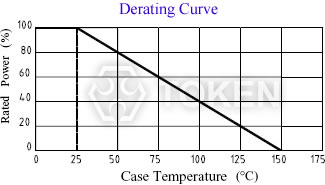

| TO-220(RMG20) 降额曲线 | |
|
| TO-220 功率电阻 (RMG20) 料号标识 | |||||||||||||||||||||||||||||||||||||||||||||
| RMG | 20 | J | P | D | 10R | ||||||||||||||||||||||||||||||||||||||||
 | | | | | | ||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
