水泥电阻 绕线电阻 瓷盒电阻 - SQ 系列
绕线瓷盒水泥电阻器又称为水泥瓷盒电阻器，是将电阻线绕于无感性耐热瓷件上，或用功率皮膜电阻等固定电阻器作为内部元组件，填充耐热，耐湿及耐腐蚀的水泥材料保护固定而成。具有耐高功率、散热容易、稳定性高等特点。
德铭特电子提供商业级通用的瓷盒水泥电阻器 SQ 系列，有功率型线绕和功率皮膜型电阻器两大类。适合中、高额定功率应用（2W. .. 50W），SQ 陶瓷外壳系列电阻器，能提供完整的电气绝缘特性。
德铭特的 SQP，SQM，SQZ，和 SQH 系列，提供轴向，立式，径向瓷盒式样，和快插接口及多种引线安装工艺。
SQ 功率型系列水泥瓷盒电阻器，具有理想的高功率和高温应用的规格特性。常应用于电源供应器、电机控制器、和汽车应用，SQ 瓷盒水泥电阻器系列非常适合客户订制已符合其个别的需要。
随着阻值范围的扩展和额定高温的提高，SQ 系列水泥瓷盒电阻器适合在恶劣的环境工作。SQ 系列线绕电阻器的阻值范围从 0.1Ω 到 3KΩ；SQ 系列功率皮膜电阻器的阻值范围从 80Ω 到 150KΩ，标准公差 ±5% 适用于线绕型和功率皮膜型这两大类，温度系数 (TCR) ±300ppm/°C 或更高。
德铭特设计与制造设备可以满足客户的自定义组件设计和可靠性要求。电邮或电洽我们此产品最新资讯。
下载 PDF 版本: 水泥电阻 绕线电阻 瓷盒电阻 - SQ 系列。
特性：
- 低成本，节省空间。
- 直接安装在印刷电路板上。
- 符合 RoHS 标准和 100% 无铅。
- 高功率体积比，特别无机灌封材料。
- 陶瓷外壳具有高导热性的防火封装。
应用：
- 电动机控制器。
- 电力电子电路。
- 汽车方面的应用。
- 分压器，电源供应器。
- 适合高性能、高功率的应用。
| 瓷盒水泥 - SQP 系列 尺寸 | |||||||
 |
类型 | 尺寸 (mm) | 阻值范围 (Ω) | ||||
| SQP | W ± 1 | H ± 1 | L ± 1.5 | d ± 0.05 | SQP | RS+SQP | |
| 2W | 7 | 7 | 18 | 0.5~0.6 | 0.1~82 | ||
| 3W | 8 | 8 | 22 | 0.7~0.8 | 0.1~180 | 181~33K | |
| 5W | 10 | 9 | 22 | 0.7~0.8 | 0.1~180 | 181~50K | |
| 7W | 10 | 9 | 35 | 0.7~0.8 | 0.1~430 | 431~50K | |
| 10W | 10 | 9 | 48 | 0.7~0.8 | 0.1~470 | 471~50K | |
| 15W | 12.5 | 11.5 | 48 | 0.7~0.8 | 0.5~600 | 601~150K | |
| 20W-25W | 14 | 13.5 | 60 | 0.7~0.8 | 0.8~1K | 1.1~150K | |
| 瓷盒水泥 - SQM 系列 尺寸 | ||||||
 |
类型 | 尺寸 (mm) | 阻值范围 (Ω) | |||
| SQM | H ± 1.5 | W ± 1 | S ± 1 | SQM | RS+SQM | |
| 2W | 20 | 12 | 8 | 0.1-8.0 | 81-50K | |
| 3W | 25 | 12 | 8 | 0.1-180 | 181-50K | |
| 5W | 25 | 13 | 9 | 0.1-180 | 181-50K | |
| 7W | 39 | 13 | 9 | 0.1-430 | 431-47K | |
| 10W | 51 | 13 | 12 | 0.1-470 | 471-47K | |
| 10WS | 35 | 16 | 12 | 0.1-430 | 431-47K | |
| 水泥瓷盒 - SQT 系列 尺寸 | |||||||
 |
类 型 | 尺 寸 (mm) | 阻 值 范 围 (Ω) | ||||
| SQT | H ± 1.5 | W ± 1 | L ± 1 | t ± 1 | SQT | RS+SQM | |
| 3W | 9 | 10 | 22 | 1.5 | 0.1-180 | 181-50K | |
| 5W | 9 | 10 | 22 | 1.5 | 0.1-180 | 181-50K | |
| 7W | 9 | 10 | 35 | 3.0 | 0.1-430 | 431-47K | |
| 10W | 9 | 10 | 48 | 3.0 | 0.1-470 | 471-47K | |

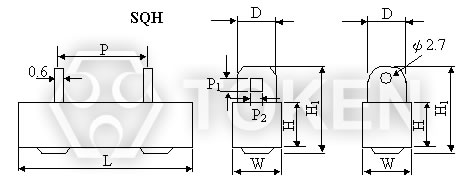

| 水泥瓷盒 - SQH 系列 尺寸 | |||||||||||
 |
|||||||||||
| 类型 | 尺寸 ( mm ) | 阻值范围 (Ω) | 最大 工作 电压 |
||||||||
| SQH | W ± 1 | H ± 1 | L ± 1.5 | P ± 1 | H1 ± 1 | D ± 0.5 | P1 ± 0.2 | P2 ± 0.2 | SQH | RS+SQH | |
| 10W | 10 | 9 | 48 | 32 | 21 | 5 | 2.5 | 2 | 0.1~500 | 500~50K | 500V |
| 15W | 12.5 | 11.5 | 48 | 32 | 21 | 5 | 2.5 | 2 | 1~1K | 1K~150K | 600V |
| 20W | 14.5 | 13.5 | 60 | 43 | 24 | 6 | 3.0 | 2.5 | 1~2K | 2K~150K | 700V |
| 30W | 19 | 19 | 75 | 56 | 29 | 6 | 3.0 | 2.5 | 1~2K | 700V | |
| 40W | 19 | 19 | 90 | 67 | 29 | 6 | 3.0 | 2.5 | 2~3K | 700V | |
| 50W | 19 | 19 | 90 | 67 | 29 | 6 | 3.0 | 2.5 | 2~3K | 700V | |

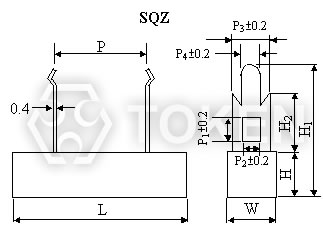

| 水泥瓷盒 - SQZ 系列 尺寸 | ||||||||||||
 |
||||||||||||
| 类型 | 尺寸 ( mm ) | 阻值范围 (Ω) | ||||||||||
| SQZ | L ± 1.5 | W ± 1 | H ± 1 | P ± 1.5 | P1 | P2 | P3 | P4 | H1 ± 1 | H2 ± 1 | SQZ | RS+SQZ |
| 5W | 25(28) | 10 | 10 | 9.5(15) | 4.2 | 2 | 5 | 1.5 | 25 | 10.5 | 0.1-130 | 131-50K |
| 7W | 36 | 10 | 10 | 20 | 4.2 | 2 | 5 | 1.5 | 25 | 10.5 | 0.1-430 | 431-50K |
| 10W | 48 | 10 | 10 | 32 | 4.2 | 2 | 5 | 1.5 | 25 | 10.5 | 0.2-470 | 471-50K |
| 15W | 48 | 12.5 | 12 | 32 | 4.2 | 2 | 5 | 1.5 | 26 | 10.5 | 1-600 | 601-150K |
| 20.25W | 60 | 15 | 13 | 42 | 7 | 6 | 10 | 2.7 | 36 | 15.0 | 1-1K | 1.1K-150K |
| 瓷盒水泥 SQ 系列 电器特性 | ||
| 项 目 | 条 件 | 规 格 |
| 温度系数 | -30°C~ 200°C | ± 300ppm / °C |
| 短时间超负载 | 2.5 times of rated wattage for 5 sec. | ± 2 % |
| 额定负载 | Rated wattage for 30 min. | ± 1 % |
| 耐电压 | 800 v AC 1 min. | no charge |
| 温度循环 | -30°C~ 85°Cfor 5 cycles | ± 1 % |
| 负载寿命 | 70°Con-off cycle 1000hrs. | ± 5 % |
| 耐湿寿命 | 40°C95% RH on-off cycle 500 hrs. | ± 5 % |
| 不燃性 | 16 times rated wattage for 5 min. | not flammed |
| 水泥瓷盒 SQ 系列 料号标识 | ||||||||||||||||||||||||||||||||
| SQP | 5W | 100R | J | P | ||||||||||||||||||||||||||||
 |
|
|
|
|
||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||
