通讯机用陶瓷滤波器 (LTB)

德铭特电子 LTB 系列体积小,高性能。此种新式结构可以更完美的安装在可移动的通讯产品中,如手机、袖珍型呼叫器等。

操作温度范围:-20 ~ +80 (°C); 储藏温度范围:-40 ~ +85 (°C)。

德铭特生产陶瓷滤波器、陶瓷鉴频器、陶瓷谐振器、陶瓷陷波器等压电陶瓷产品系列,与村田压电陶瓷兼容,符合 RoHS 标准。提供完整压电元器件尺寸,频率范围齐全,并提供产品目录下载。

下载 PDF 版本: 通讯机用陶瓷滤波器 (LTB)

特性 :
  1. 尺寸(单位 mm):9.2 × 5.0 × 3.2 。
  2. 中心频率 (fo) (KHz) 450±2,455±2.0,465±2。
  3. 插入损耗 (dB) 5.8,6.8。
  4. 输入/输出阻抗 (Ω):1.0/1.5,1.5/2.0。
LTB 通讯机用系列 外形尺寸(单位: mm)
LTB 系列 - 通讯机用陶瓷滤波器 尺寸图
LTB 系列 - 通讯机用陶瓷滤波器 尺寸图
LTB 通讯机用系列 技术特性
LTB 系列 - 特性曲线
LTB 系列 - 特性曲线
型 号 中心频率
(fo) (KHz)
6分贝带宽
(KHz) min
离谐选择性
±9 KHz(dB) min
通带波动
(dB)max
插入损耗
(dB)max
输入/输出阻抗
(Ω)
LTB450AL2 450±2 4 18 1.0 6.8 1.0/1.5
LTB455AL2 455±2
LTB465AL2 465±2
LTB450BL2 450±2 6 16 1.0 5.8 1.5/2.0
LTB455BL2 455±2
LTB465BL2 465±2

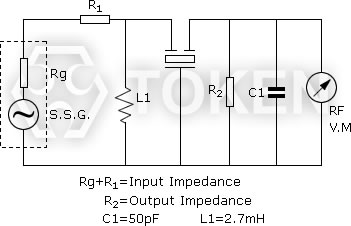

LTB 通讯机用系列 测试电路
LTB 系列 - 测试电路
LTB 系列 - 测试电路
LTB 通讯机用系列 料号标识
LTB450AL2 P
型 号
包装方式
