貼片式諧振器 MHz (ZTAC/ZTTC)

貼片陶瓷諧振器內建電容，具有對激勵信號頻率十分敏感的突出特點，當外加的交流電場的頻率和諧振器的諧振頻率發生共振時，電能和機械能的轉換會發生在諧振器的諧振頻率上。高頻諧振器內建電容貼片 ZTTC 貼片 (CHIP、SMD) 陶瓷諧振器內建電容，而 ZTAC 則不含電容。ZTTC/ZTAC（與 Murata CSAC/CSTC 系列相容）的頻率範圍在 1.79MHz 至 50.00MHz，頻率公差為 ±0.5％。

Chip Ceramic Resonator 壓電陶瓷做成的濾波器和諧振器，是民品上用量最大的兩類主要壓電產品，其中陶瓷諧振器用量最大、用途最廣，並在軍事通信、電子對抗、衛星導航系統中起到重要作用。德銘特電子生產貼片式諧振器、陶瓷濾波器等，與村田壓電陶瓷器件兼容，符合RoHS 標準。

下載 PDF 版本: 貼片式諧振器 MHz (ZTAC/ZTTC)。

特性 :

頻率精度 (at 25°C) (%)：±0.5。
溫度穩定性 (-20°C ~ +80°C) (%)：±0.3 ~ ±0.4。
操作溫度範圍：-20 ~ +80 (°C)。
與村田諧振器 CSAC/CSTC 兼容。

貼片式諧振器 (ZTAC) 外形尺寸（單位：mm）

貼片式諧振器 MHz (ZTACC*MG) 尺寸圖

貼片式諧振器 MHz (ZTACP*MG) 尺寸圖

貼片式諧振器 MHz (ZTACR/CE*MG) 尺寸圖

貼片式諧振器 MHz (ZTACS/CV*MT/MX) 尺寸圖

貼片式諧振器 MHz (ZTACS/CV*MT/MX) 尺寸圖

型號

尺寸 (Unit: mm)

ZTACC*MG

7.4±0.2

3.4±0.2

1.8±0.2

1.2±0.2

5.0±0.3

ZTACP*MG

6.0±0.2

3.0±0.2

2.0 Max.

1.2±0.2

5.0±0.3

ZTACR*MG

4.5±0.2

2.0±0.2

1.2 Max.

0.8±0.2

3.0±0.2

ZTACE*MG

3.2±0.1

1.3±0.1

1.0 Max.

0.4±0.1

2.4±0.1

ZTACS*MT/MX

4.7±0.2

4.1±0.2

(1.2+A)±0.2

0.8±0.2

3.9±0.2

ZTACV*MT/MX

3.7±0.2

3.1±0.2

(1.0+A)±0.2

0.7±0.2

3.0±0.2

ZTACW*MX

2.5±0.2

2.0±0.2

1.5 Max.

0.4±0.2

2.0±0.2

註 : 其中A為振子厚度，隨著頻率不同而不同，其範圍為：0.1 - 0.7mm

貼片式諧振器 (ZTTC) 內建電容尺寸

內建電容貼片式諧振器 MHz (ZTTCC*MG) 尺寸圖

內建電容貼片式諧振器 MHz (ZTTCP*MG) 尺寸圖

內建電容貼片式諧振器 MHz (ZTTCR/CE*MG) 尺寸圖

內建電容貼片式諧振器 MHz (ZTTCS/CV*MT/MX) 尺寸圖

內建電容貼片式諧振器 MHz (ZTTCS/CV*MT/MX) 尺寸圖

Part Number

尺寸 (Unit: mm)

ZTTCC*MG

7.4±0.2

3.4±0.2

1.8±0.2

1.2±0.2

2.5±0.3

ZTTCP*MG

6.0±0.2

3.0±0.2

2.0 Max.

1.2±0.2

2.5±0.3

ZTTCR*MG

4.5±0.2

2.0±0.2

1.2 Max.

0.8±0.2

1.5±0.2

ZTTCE*MG

3.2±0.1

1.3±0.1

1.0 Max.

0.4±0.1

1.2±0.1

ZTTCS*MT/MX

4.7±0.2

4.1±0.2

(1.2+A)±0.2

1.0±0.2

0.8±0.2

1.95±0.2

ZTTCV*MT/MX

3.7±0.2

3.1±0.2

(1.0+A)±0.2

0.9±0.2

0.7±0.2

1.5±0.2

ZTTCW*MX

2.5±0.2

2.0±0.2

1.5 Max.

0.5±0.2

0.4±0.2

1.0±0.2

註 : 其中A為振子厚度，隨著頻率不同而不同，其範圍為：0.1 - 0.7mm

貼片式諧振器 (ZTAC/ZTTC) 技術特性
型號	頻率範圍 (MHz)	頻率精度 (%)	溫度穩定性 (-20°C ~ +80°C) (%)	老化率(10年) (%)
ZTACCMG / ZTTCCMG	1.79 ~ 8.00	± 0.5	± 0.3	± 0.3
ZTACPMG / ZTTCPMG	2.00 ~ 12.00	± 0.5	± 0.3	± 0.3
ZTACRMG / ZTTCRMG	4.00 ~ 8.00	± 0.5	± 0.3	± 0.3
ZTACSMT / ZTTCSMT	6.00 ~ 13.00	± 0.5	± 0.4	± 0.3
ZTACVMT / ZTTCVMT	8.00 ~ 13.00	± 0.5	± 0.4	± 0.3
ZTACEMG / ZTTCEMG	8.00 ~ 13.00	± 0.5	± 0.4	± 0.3
ZTACSMX / ZTTCSMX	13.01 ~ 50.00	± 0.5	± 0.3	± 0.3
ZTACVMX / ZTTCVMX	16.00 ~ 50.00	± 0.5	± 0.3	± 0.3
ZTACWMX / ZTTCWMX	20.00 ~ 45.00	± 0.5	± 0.3	± 0.3

貼片式諧振器 (ZTAC/ZTTC) 測試電路 (MOS IC)

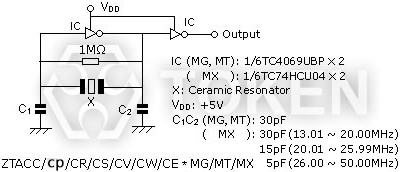

貼片式諧振器 (ZTAC) 測試電路 (MOS IC)

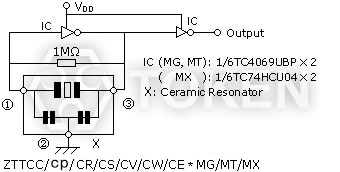

貼片式諧振器 (ZTTC) 測試電路 (MOS IC)

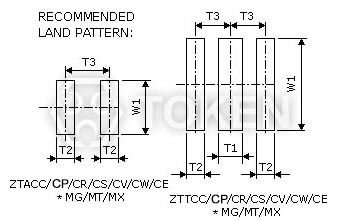

貼片式諧振器 (ZTAC/ZTTC) 建議使用焊接區

貼片式諧振器 (ZTAC/ZTTC) 建議使用焊接區

型號	尺寸 (Unit: mm)
型號	T1	T2	T3	W1
ZTACC*MG		1.7±0.3	5.0±0.3	4.0±0.3
ZTACP*MG		1.7±0.3	5.0±0.3	4.0±0.3
ZTACR*MG		0.8±0.2	3.0±0.2	2.6±0.2
ZTACS*MT/MX		0.8±0.2	3.9±0.2	5.0±0.2
ZTACV*MT/MX		0.7±0.2	3.0±0.2	4.1±0.2
ZTACW*MX		0.5±0.2	2.0±0.2	2.6±0.2

ZTTCC*MG	1.5±0.3	1.7±0.3	2.5±0.3	4.0±0.3
ZTTCP*MG	1.5±0.3	1.7±0.3	2.5±0.3	4.0±0.3
ZTTCR*MG	0.8±0.2	0.8±0.2	1.5±0.2	2.6±0.2
ZTTCS*MT/MX	1.3±0.2	0.8±0.2	1.95±0.2	5.0±0.2
ZTTCV*MT/MX	1.0±0.2	0.7±0.2	1.5±0.2	4.1±0.2
ZTTCW*MX	0.5±0.2	0.5±0.2	1.0±0.2	2.6±0.2

貼片式諧振器 (ZTAC/ZTTC) 料號標識

ZTACC5.00MG

型號

包裝方式
TR	編帶卷裝
