陶瓷諧振器 (ZTA)

陶瓷諧振器 (ZTA)

陶瓷諧振器具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上。

隨著電子整機向數字化、高頻化、多功能化和薄、輕、小、便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,片式化、高頻化已成為壓電陶瓷頻率器件的主流發展方向。

德銘特電子 ZTA 陶瓷諧振器與村田 CSA 系列相容,頻率範圍在 1.79 MHz 至 60.00 MHz,頻率公差值為 ±0.5%。因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷,故尺寸會因頻率不同而不同。所有 ZTA 諧振器均用 Epoxy 樹脂包封,可用水洗,帶裝規格亦有提供。

下載 PDF 版本: 陶瓷諧振器 (ZTA)

特性 :
  1. 頻率精度 (at 25°C) (%):±0.5%。
  2. 溫度穩定性 (-20°C ~ +80°C) (%):±0.3。
  3. 操作溫度範圍:-20 ~ +80 (°C)。
  4. 老化率(10年)(%) ±0.3。
  5. 與村田諧振器 CSA 兼容。
陶瓷諧振器(ZTA) 外形尺寸(單位:mm)

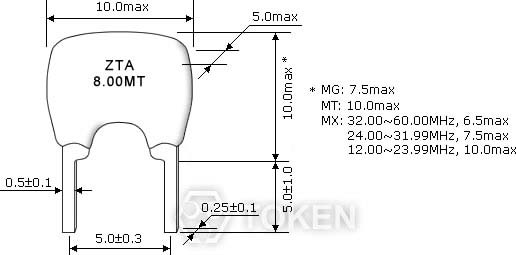

陶瓷諧振器 (ZTA8.00MT) 尺寸圖
陶瓷諧振器 (ZTA8.00MT) 系列 尺寸圖

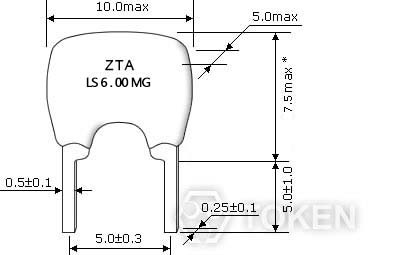

(ZTALS6.00MG) 系列 尺寸圖
(ZTALS6.00MG) 系列 尺寸圖
陶瓷諧振器 (ZTAWS) 尺寸圖
陶瓷諧振器 (ZTAWS) 系列 尺寸圖
陶瓷諧振器(ZTARS) 尺寸圖
陶瓷諧振器 (ZTARS) 系列 尺寸圖
陶瓷諧振器 (ZTA) 技術特性
型 號 頻率範圍
(MHz)
頻率精度
(at 25°C) (%)
溫度穩定性
(-20°C ~ +80°C) (%)
工作溫度
(°C)
Aging For
老化率(10年)
(%)
ZTA***MG 1.79 ~ 6.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
ZTAWS***MG 1.79 ~ 6.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
ZTALS***MG 3.00 ~ 8.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
ZTARS***MG 3.00 ~ 10.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
ZTA***MT 6.00 ~ 13.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
ZTA***MX 12.00 ~ 60.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
陶瓷諧振器 (ZTA) 測試電路 (fMOS IC)
陶瓷諧振器 (ZTA) 測試電路 (fMOS IC)
陶瓷諧振器 (ZTA) 測試電路 (fMOS IC)
陶瓷諧振器 (ZTA) 料號標識
ZTA8.00MT P
型號
包裝方式
P 散裝
TR 編帶卷裝
