環保可見光 光敏傳感器 光敏三極體 (A1/A4 光IC)

環保可見光傳感器 光敏三極體 - PT-A4-AC-5-PN-850

德銘特新第四代A4芯片可見光傳感器,提供快速的響應速度,出色的一致性,性能穩定。

德銘特第四代新 A4 芯片是一款光譜響應接近人眼靈敏度的光IC,增強光敏傳感器的性能,響應速度更快,暗電流更低,一致性更穩定,靜電流更小。當便攜式和其他光電產品應用需要光傳感器時,德銘特的光芯晶片總能正確的解決方案。環境光傳感器芯片增強了節能,自動靈敏度,自動靈敏度,LED 背光,LCD 顯示屏代碼產品,儀器,工業設備等各方面的性能。

光敏傳感器又稱為光敏三極體(Phototransistor)和普通三極體相似,是環保光敏組件可以直接替代最通用硫化鎘光敏電阻 (CdS),符合 Rohs 指令標準,無鉛無鎘。德銘特 LED 封裝的可見光照度傳感器,輸出電流直接和光強度呈線性比例關係,內置的濾光片,使整個傳感器的光譜響應接近人眼的光譜光視效率曲線,具有溫度穩定性,低暗電流,低工作照度。

PT-PE-850 是一款光敏三極管,典型入射波長為 λp = 850nm。對 2856K 色溫的可見光敏感高,輸出電流大。它的控制距離遠,有效控制距離大於 1.5 米,靜態下電流損耗小。靈敏度好,低照度下起控靈敏,強光下電流信號輸出穩定。一致性好,多個光敏同時使用時均能保證感光效果一致,不誤觸發。符合玩具類最新環保要求。在消費類電子產品中應用領域廣泛,適用性強。

下載 PDF 版本: 環保可見光 光敏傳感器 光敏三極體 (A1/A4 光IC)

特性 :
  1. 批量一致性好。
  2. 靜態電流小。
  3. 響應速度快、性能穩定。
  4. 外形美觀。
功能 :
  1. 替代傳統 CdS 光敏電阻,不含鎘、鉛等有害物質,符合歐盟 ROHS 標準。
  2. 適用於各類光控照明產品: 如小夜燈、草坪燈、太陽能燈等。
  3. 自動調節背景光: 如 LCD、手機、照相機、電腦攝像頭、安裝防控機等。
  4. 控制各類光控影控玩具。
  5. 各類光控紅外檢測測試設備等。
量身定制 :
  1. 可按要求提供不同外型尺寸,方便安裝於產品的任何位置。
  2. 可按需求提供最適合產品的亮電流 \ 暗電流(亮電阻 \ 暗電阻),讓產品壹致性更加好,更具市場競爭力。
結構圖及規格尺寸 (PT-A1-AC-3-PE-850) 平頭有邊

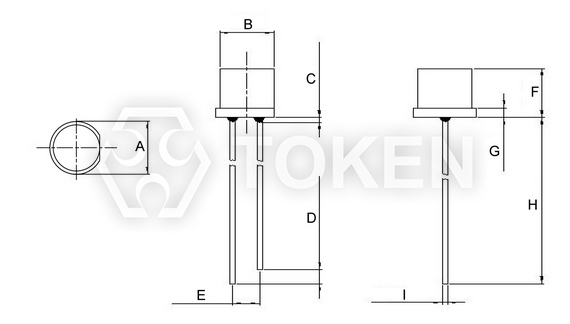

環保可見光傳感器 (PT-A1-AC-3-PE-850) 平頭有邊尺寸圖
環保可見光傳感器 (PT-A1-AC-3-PE-850) 平頭有邊尺寸圖
平頭有邊環保光敏傳感器 (PT-A2-AC-5-PE-850)
平頭有邊環保光敏傳感器 (PT-A2-AC-5-PE-850)
型號 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm)
PT-A1-AC-3-PE-850 4.05 ± 0.20 3.00 ± 0.20 1.50 Max. 1.50 ± 0.5 2.54 ± 0.20 3.85 ± 0.20 0.75 ± 0.20 25.4 Min. 0.50 ± 0.20
註:
  • 樹脂突出最高為: 1.5mm max。
  • 膠體外觀顏色以樣品實物為準。
  • 短腳—集電極    長腳—發射極。

結構圖及規格尺寸 (PT-A1-AC-5-HE-850) 草帽型有邊

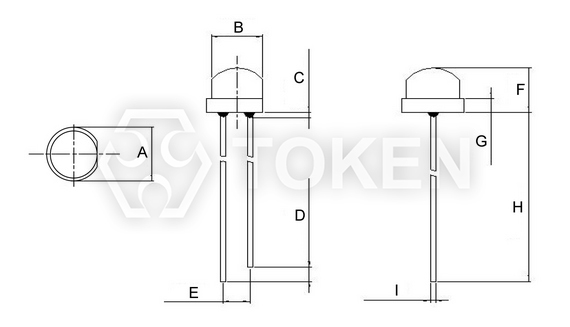

環保可見光傳感器 (PT-A1-AC-5-HE-850) 草帽型有邊尺寸圖
環保可見光傳感器 (PT-A1-AC-5-HE-850) 草帽型有邊尺寸圖
草帽型環保光敏傳感器 (PT-A2-AC-5-PE-850)
草帽型環保光敏傳感器 (PT-A2-AC-5-PE-850)
型號 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm)
PT-A1-AC-5-HE-850 5.80 ± 0.20 4.80 ± 0.20 1.50 Max. 1.50 ± 0.5 2.54 ± 0.20 5.00 ± 0.20 1.50 ± 0.20 25.4 Min. 0.50 ± 0.20
註:
  • 樹脂突出最高為: 1.5mm max。
  • 膠體外觀顏色以樣品實物為準。
  • 短腳—集電極    長腳—發射極。

結構圖及規格尺寸 (PT-A4-AC-5-PN-850) 平頭無邊

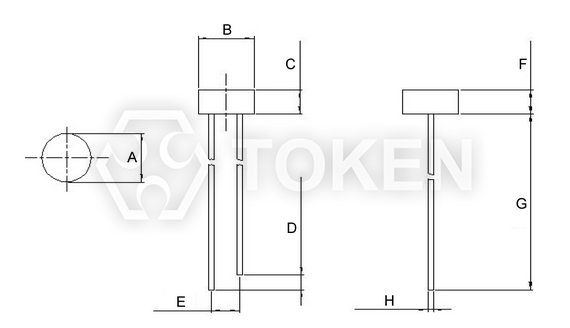

環保可見光傳感器 (PT-A4-AC-5-PN-850) 平頭無邊尺寸圖
環保可見光傳感器 (PT-A4-AC-5-PN-850) 平頭無邊尺寸圖
平頭無邊環保光敏傳感器 (PT-A4-AC-5-PN-850)
平頭無邊環保光敏傳感器 (PT-A4-AC-5-PN-850)
型號 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm)
PT-A4-AC-5-PN-850 5.00 ± 0.20 5.00 ± 0.20 2.50 ± 0.20 1.50 ± 0.5 2.54 ± 0.20 2.50 ± 0.20 25.4 Min. 0.50 ± 0.20
註:
  • 樹脂突出最高為: 1.5mm max。
  • 膠體外觀顏色以樣品實物為準。
  • 短腳—集電極    長腳—發射極。
光電特性: (Ta=25°C) PT-A1-AC-3-PE-850
參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 850 - nm
感光波寬範圍 λ \ 400 - 1100 nm
集電極—發射極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
30 - - V
發射極—集電極
擊穿電壓
Bveco Ice=100µA
Ee=0mW/cm2
3 - - V
集電極發射極飽和電壓 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 0.4 V
亮電流 IL(1) Vcc=5V
Ev=10Lux
3 4.5 6 μA
IL(2) Vcc=5V
Ev=30Lux
9 13.5 18 μA
IL(3) Vcc=5V
Ev=100Lux
30 45 60 μA
暗電流 Iceo Vce=5V
Ev=0Lux
- - 0.1 μA
開啟時間 tr Vcc=5V
Ice=1mA
RL=1000Ω
15 μs
關閉時間 tf 15

光電特性: (Ta=25°C) PT-A1-AC-5-HE-850
參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 850 - nm
感光波寬範圍 λ \ 400 - 1100 nm
集電極—發射極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
30 - - V
發射極—集電極
擊穿電壓
Bveco Ice=100µA
Ee=0mW/cm2
3 - - V
集電極發射極飽和電壓 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 0.4 V
亮電流 IL(1) Vcc=5V
Ev=10Lux
4.5 6.5 9.0 μA
IL(2) Vcc=5V
Ev=30Lux
13.5 19.5 27 μA
IL(3) Vcc=5V
Ev=100Lux
45 65 90 μA
暗電流 Iceo Vce=5V
Ev=0Lux
- - 0.1 μA
開啟時間 tr Vcc=5V
Ice=1mA
RL=1000Ω
15 μs
關閉時間 tf 15

光電特性: (Ta=25°C) PT-A4-AC-5-PN-850
參數名稱 符號 測試條件 最小值 典型值 最大值 單位
感光峰值波長 λp \ - 850 - nm
感光波寬範圍 λ \ 400 - 1100 nm
集電極—發射極
擊穿電壓
Bvceo Ice=100µA
Ee=0mW/cm2
30 - - V
發射極—集電極
擊穿電壓
Bveco Ice=100µA
Ee=0mW/cm2
3 - - V
集電極發射極飽和電壓 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 0.4 V
亮電流 IL(1) Vcc=5V
Ev=10Lux
5 8 12 μA
IL(2) Vcc=5V
Ev=30Lux
15 24 36 μA
IL(3) Vcc=5V
Ev=100Lux
50 80 120 μA
暗電流 Iceo Vce=5V
Ev=0Lux
- - 0.1 μA
開啟時間 tr Vcc=5V
Ice=1mA
RL=1000Ω
15 μs
關閉時間 tf 15
∗ 註:
  • 表示 Vce 必須大於 0.4V 才能使產品導通而工作, 但 Vce 不能超過其最大額定值 30V, 即產品的正向工作電壓為 0.4V ~ 30V。

最大額定值: (Ta=25°C) (A1 & A4 Chip)
參數名稱 符號 額定值 單位
集電極—發射極電壓 VCEO 30 V
發射極—集電極電壓 VECO 3 V
功耗 PC 70 mW
工作溫度 Topr -25 ~ +85 °C
儲存溫度 Tstg -40 ~ +100 °C
感光曲線圖 (PT-A1-AC-3-PE-850)
感光曲線圖 (PT-A1-AC-3-PE-850)

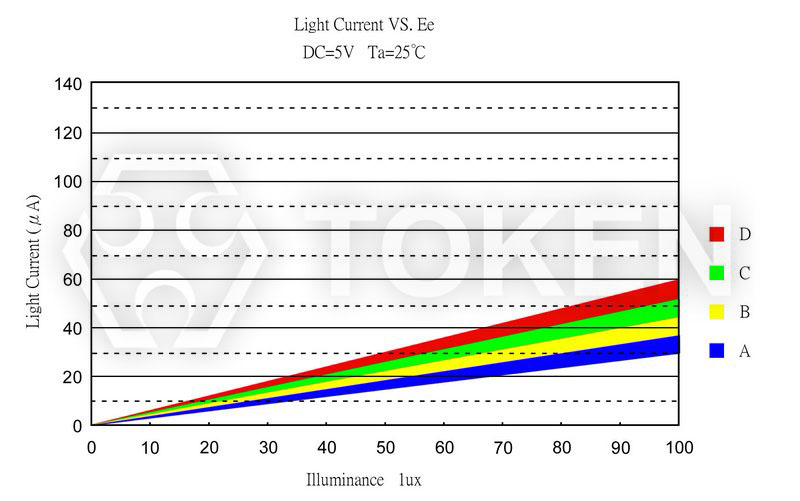

光電流曲線圖 (PT-A1-AC-3-PE-850)
光電流曲線圖 (PT-A1-AC-3-PE-850)

環境溫度 VS 暗電流 (PT-A1-AC-3-PE-850)
環境溫度 VS 暗電流 (PT-A1-AC-3-PE-850)
感光曲線圖 (PT-A1-AC-5-HE-850)
感光曲線圖 (PT-A1-AC-5-HE-850)

光電流曲線圖 (PT-A1-AC-5-HE-850)
光電流曲線圖 (PT-A1-AC-5-HE-850)

環境溫度 VS 暗電流 (PT-A1-AC-5-HE-850)
環境溫度 VS 暗電流 (PT-A1-AC-5-HE-850)

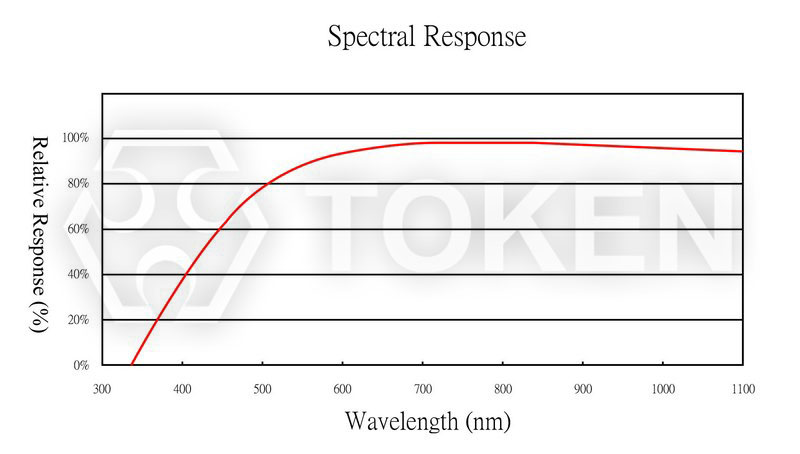

感光曲線圖 (PT-A4-AC-5-PN-850)
感光曲線圖 (PT-A4-AC-5-PN-850)

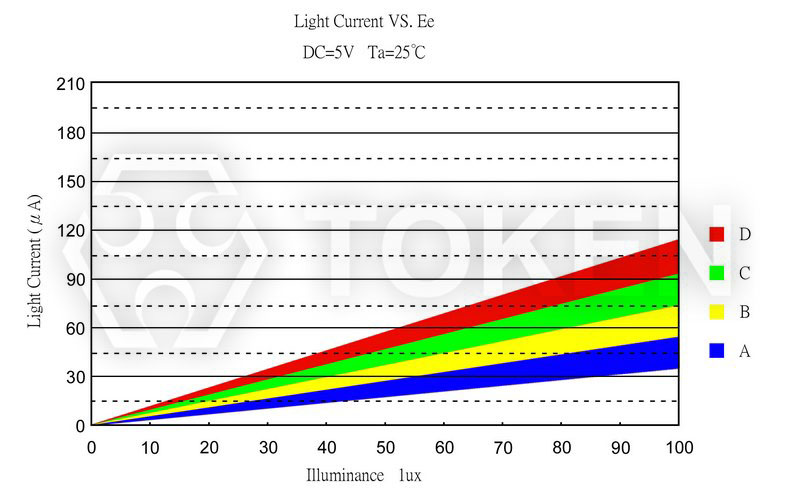

光電流曲線圖 (PT-A4-AC-5-PN-850)
光電流曲線圖 (PT-A4-AC-5-PN-850)

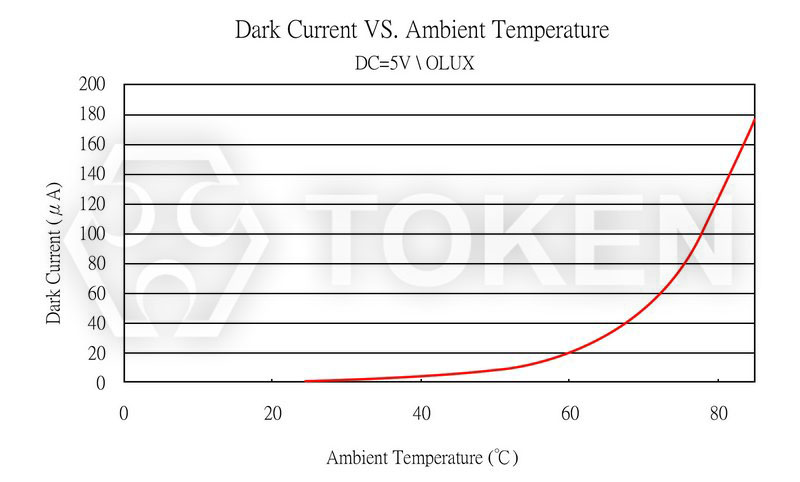

環境溫度 VS 暗電流 (PT-A4-AC-5-PN-850)
環境溫度 VS 暗電流(PT-A4-AC-5-PN-850)

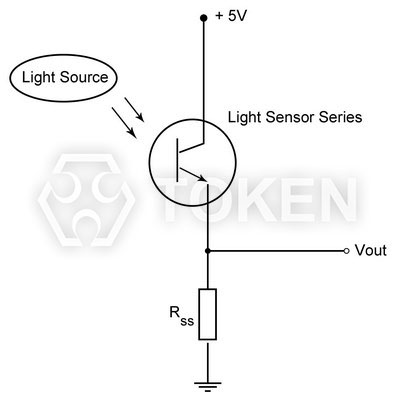

一般應用示意圖
一般應用示意圖

注意事項 :

  1. 測試光源:選用 590nm LED 面光源。

安裝 :

  1. 產品安裝在 PCB 上,不能造成對引線施加壓力。

焊接 :

  1. 膠體不可浸入錫槽內。
  2. 加熱過程中不能對引線施加壓力。
  3. 推薦焊接條件。
  4. 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。

引線成型 :

  1. 引線成型需在焊接前完成。
  2. 不能以靠近環氧體的支架根部為支點成型。
  3. 成型位置應離環氧本體 5mm 以上,特殊情況需在 5mm 以下 (但應 ≥ 2mm) 成型的,應制作特制的夾具,成型時固定住靠近環氧體的管腳部位,盡量減少對環氧體的作用應力,防止因應力過大造成產品開路及其環氧體裂損。

存儲 :

  1. 該產品出廠後貯存的條件應為 0°C ~ +30°C、相對濕度不大於 70% ,貯存期限為 3 個月。若貯存超過 3 個月,則應放在帶有氮氣和乾燥劑的密閉容器內,貯存時間可達壹年。
  2. 拆袋使用,應盡可能短時間內用完。若用不完,應滿足貯存條件應為 0°C ~ +30°C、相對濕度不大於 60%,並在 2 天內安裝完。產品支架是鐵合金表面上鍍銀,銀表面會受到腐蝕性氣體等環境的影響,應避免使產品處於易腐蝕或失去光澤的環境中,這會導致產品焊接困難。

清洗 :

  1. 在任何情況下,清洗時間應在常溫 1 分鐘之內進行。
  2. 清洗產品時推薦使用酒精作為清洗劑。如使用其他清洗劑,需先確認清洗劑是否會腐蝕環氧體。氟利昂不能作為清洗劑。
  3. 不可用水清洗,以免腐蝕引線,建議使用酒精。
  4. 用超聲波清洗產品時,超聲功率和時間應分別小於 300W 和 30 秒;PCB 和產品不能接觸振蕩器;不能使 PCB 上的產品產生共振。
  5. 本型號為靜電敏感器件,所以靜電和電湧會損壞產品。要求使用時佩帶防靜電腕帶,所有的裝置、設備、機器、桌子、地面都必須防靜電接地。
料號標識 光敏三極體 (PT-PE-850)
PT A1 AC 3 BE 850
型號
PT
芯片型號
A1
A4
顏色
AC 亮光透明
尺寸
3 3 mm
5 5 mm
外形
PE 平頭有邊
HE 平頭無邊
PN 草帽有邊
感光峰值波長
850 850 nm
