光敏三極體使用注意事項

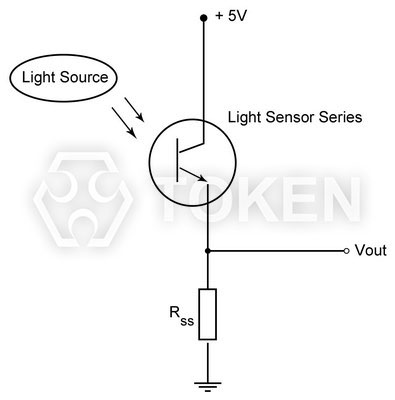

一般應用示意圖 (PT-BE)

引線成型 :

1. 引線成型需在焊接前完成。
2. 不能以靠近環氧體的支架根部為支點成型。
3. 成型位置應離環氧本體 5mm 以上，特殊情況需在 5mm 以下 (但應 ≥ 2mm) 成型的，應制作特制的夾具，成型時固定住靠近環氧體的管腳部位，盡量減少對環氧體的作用應力，防止因應力過大造成產品開路及其環氧體裂損。

存儲 :

1. 該產品出廠後貯存的條件應為 0°C ~ +30°C、相對濕度不大於 70% ，貯存期限為 3 個月。若貯存超過 3 個月，則應放在帶有氮氣和乾燥劑的密閉容器內，貯存時間可達壹年。
2. 拆袋使用，應盡可能短時間內用完。若用不完，應滿足貯存條件應為 0°C ~ +30°C、相對濕度不大於 60%，並在 2 天內安裝完。產品支架是鐵合金表面上鍍銀，銀表面會受到腐蝕性氣體等環境的影響，應避免使產品處於易腐蝕或失去光澤的環境中，這會導致產品焊接困難。

安裝 :

1. 產品安裝在 PCB 上，不能造成對引線施加壓力。

焊接 :

1. 膠體不可浸入錫槽內。
2. 加熱過程中不能對引線施加壓力。
3. 推薦焊接條件。
4. 波峰焊：120°C < 60s、260°C < 5s；手工焊：260°C < 5s、340°C < 3s。

清洗 :

1. 在任何情況下，清洗時間應在常溫 1 分鐘之內進行。
2. 清洗產品時推薦使用酒精作為清洗劑。如使用其他清洗劑，需先確認清洗劑是否會腐蝕環氧體。氟利昂不能作為清洗劑。
3. 不可用水清洗，以免腐蝕引線，建議使用酒精。
4. 用超聲波清洗產品時，超聲功率和時間應分別小於 300W 和 30 秒；PCB 和產品不能接觸振蕩器；不能使 PCB 上的產品產生共振。
5. 本型號為靜電敏感器件，所以靜電和電湧會損壞產品。要求使用時佩帶防靜電腕帶，所有的裝置、設備、機器、桌子、地面都必須防靜電接地。
