環保可見光傳感器 光敏三極體 (PT-IC-BC)
德銘特環保可見光傳感器，採先進鍍紅外過濾膜工藝，耐高溫，一致性高，可濾紅外線。
光敏三極體又稱光電三極體，它是一種光電轉換器件，其基本原理是光照到P-N結上時，吸收光能並轉變為電能。當光敏三極體加上反向電壓時，管子中的反向電流隨著光照強度的改變而改變，光照強度越大，反向電流越大，大多數都工作在這種狀態。
光敏三極體（Phototransistor）和普通三極體相似，也有電流（Current）放大作用，只是它的集電極電流不只是受基極電路和電流控制，同時也受光輻射的控制。 通常基極不引出，但一些光敏三極體的基極有引出，用於溫度補償（Temperature compensation）和附加控制等作用。
PT-IC-BC 採用國外進口芯片封裝，芯片表面超強鍍紅外過濾膜工藝，完全過濾紅外線干擾，不用再增加套管和過濾片，有效過濾安防類產品中紅外發射光反射的影響。通過前期對芯片的精度進行挑選，後續生產工藝的嚴格管理，成品批量一致性極好！對比同類光敏器件，一致性高 3 ~ 5 倍。最小精度可控制為正負 10%；完全可以滿足客戶對起動 LUX 值的苛刻要求；芯片內部通過溫度補償工藝，在高溫下工作，較同類產品耐溫性高出一倍。
下載 PDF 版本: 環保可見光傳感器 光敏三極體 (PT-IC-BC)。
特性 :
- 模似人眼感光，峰值感光波長 550nm，芯片使用超強 82 層鍍膜工藝，100% 過濾紅外線干擾。
- 批量一致性好、完全解決紅外燈起動過早或壹致性不好等現像。
- 響應速度快、性能穩定，+85°C 高溫 / 65% 高濕條件下老化 1000H 起動點不飄移。
- 外形美觀。
功能 :
- 替代傳統 CDS 光敏電阻，不含鎘、鉛等有害物質，符合歐盟 ROHS 標準。
- 專用於紅外監控類產品，控制紅外燈低照度時工作，不用加套管、濾光片。
量身定制 :
- 可按要求提供不同外型尺寸，方便安裝於產品的任何位置。
- 可按需求提供最適合產品的亮電流 \ 暗電流（亮電阻 \ 暗電阻），讓產品壹致性更加好，更具市場競爭力。

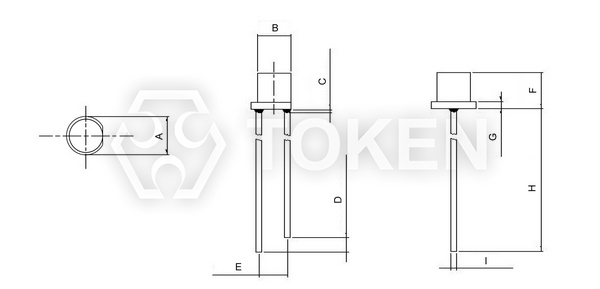

| 結構圖及規格尺寸 (單位：mm) PT-IC-BC-PE-550 平頭有邊 | ||||||||||
|
||||||||||
| 型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | |
| PT-IC-BC-3-PE-550 | 4.05 ± 0.20 | 3.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 3.85 ± 0.20 | 0.75 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 | |
| PT-IC-BC-5-PE-550 | 5.80 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.50 | 2.54 ± 0.20 | 5.30 ± 0.20 | 1.00 ± 0.20 | 25.4 Min. | 0.50 ± 0.50 | |
註:
- 樹脂突出最高為: 1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—正極 長腳—負極。

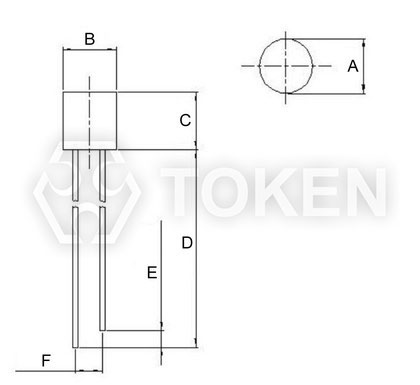

| 結構圖及規格尺寸 (單位：mm) PT-IC-BC-5-PN-550 平頭無邊 | |||||||||
|
|||||||||
| 型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | |||
| PT-IC-BC-5-PN-550 | 5.00 ± 0.20 | 5.00 ± 0.20 | 5.30 ± 0.20 | 25.4 Min. | 1.50 ± 0.50 | 2.54 ± 0.20 | |||
註:
- 樹脂突出最高為: 1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—正極 長腳—負極。
| 光電特性: (Ta=25°C) PT-IC-BC-3-PE-550 | ||||||
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 感光峰值波長 | λp | \ | - | 550 | - | nm |
| 感光波寬範圍 | λ | \ | 400 | - | - | nm |
| 工作電壓 | Vcc | \ | - | 5 | - | V |
| 亮電流 | IL(1) | Vcc=5V Ev=10Lux |
1.5 | 3.0 | 5 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
4.5 | 9.0 | 15 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
15 | 30 | 50 | μA | |
| 暗電流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 紅外接收電流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.1 | μA |
| 開啟時間 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
| 關閉時間 | tf | 4.5 | ||||
| 光電特性: (Ta=25°C) PT-IC-BC-5-PE-550 | ||||||
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 感光峰值波長 | λp | \ | - | 550 | - | nm |
| 感光波寬範圍 | λ | \ | 400 | - | - | nm |
| 工作電壓 | Vcc | \ | - | 5 | - | V |
| 亮電流 | IL(1) | Vcc=5V Ev=10Lux |
2.5 | 4.0 | 5.5 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
7.5 | 12 | 16.5 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
25 | 40 | 55 | μA | |
| 暗電流 | ID | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 紅外接收電流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.1 | μA |
| 開啟時間 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
| 關閉時間 | tf | 4.5 | ||||
| 光電特性: (Ta=25°C) PT-IC-BC-5-PN-550 | ||||||
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 感光峰值波長 | λp | \ | - | 550 | - | nm |
| 感光波寬範圍 | λ | \ | 400 | - | - | nm |
| 工作電壓 | Vcc | \ | - | 5 | - | V |
| 亮電流 | IL(1) | Vcc=5V Ev=10Lux |
2.5 | 4.0 | 5.5 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
7.5 | 12 | 16.5 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
25 | 40 | 55 | μA | |
| 暗電流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 紅外接收電流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.1 | μA |
| 開啟時間 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
| 關閉時間 | tf | 4.5 | ||||
| 最大額定值: (Ta=25°C) PT-IC-BC | ||||
| 參數名稱 | 符號 | 額定值 | 單位 | |
| 工作電壓 | Vcc | Min. | Max. | V |
| 1 | 10 | V | ||
| 功耗 | Pc | 70 | mW | |
| 工作溫度 | Topr | -25 ~ +85 | °C | |
| 儲存溫度 | Tstg | -40 ~ +100 | °C | |

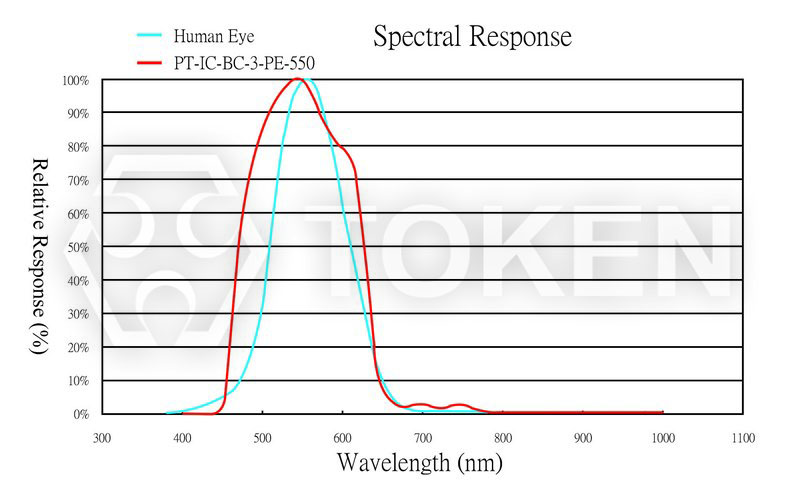

| 感光曲線圖 PT-IC-BC-3-PE-550 | |
|

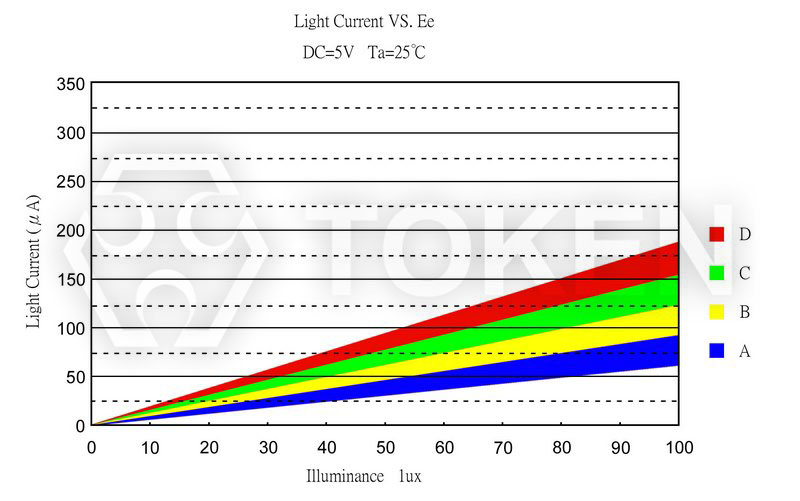

| 光電流曲線圖 PT-IC-BC-3-PE-550 | |
|
| 環境溫度 VS 暗電流 PT-IC-BC-3-PE-550 | |
|

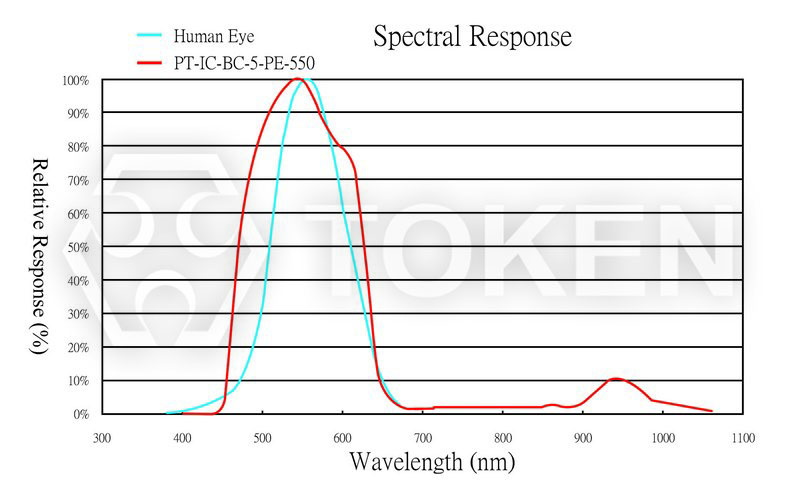

| 感光曲線圖 PT-IC-BC-5-PE-550 | |
|
| 光電流曲線圖 PT-IC-BC-5-PE-550 | |
|
| 環境溫度 VS 暗電流 PT-IC-BC-5-PE-550 | |
|

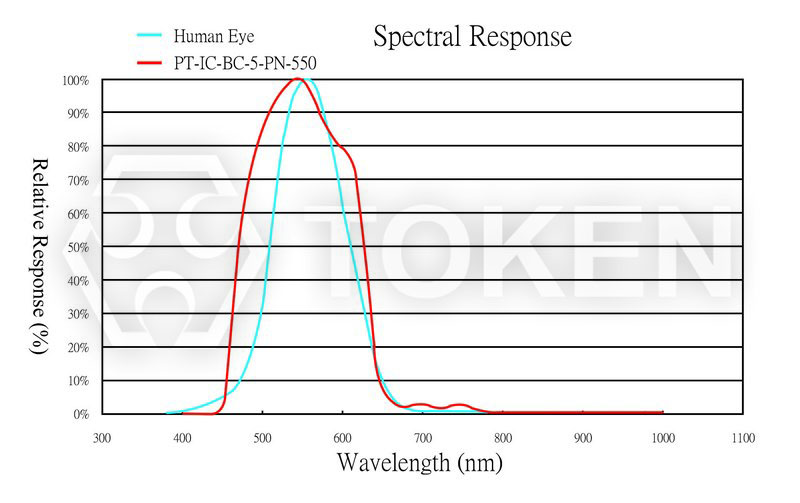

| 感光曲線圖 PT-IC-BC-5-PN-550 | |
|

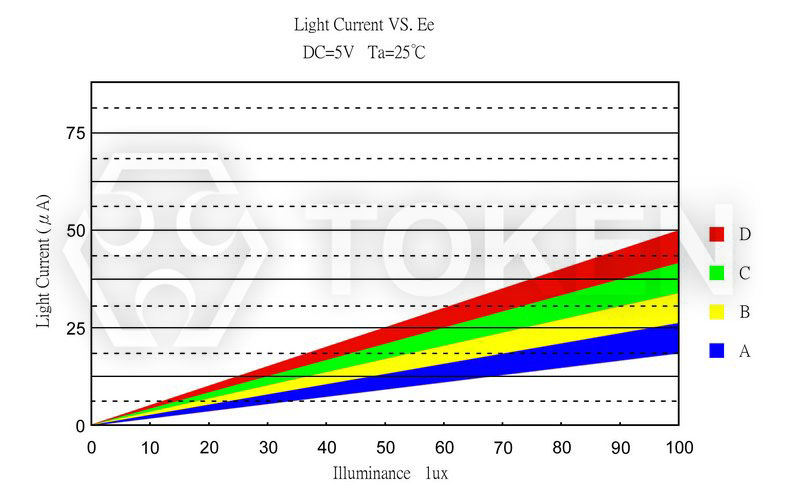

| 光電流曲線圖 PT-IC-BC-5-PN-550 | |
|

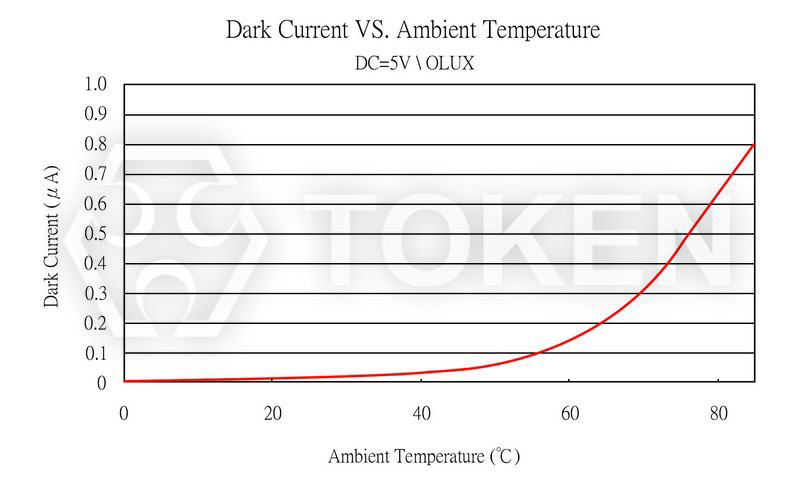

| 環境溫度 VS 暗電流 PT-IC-BC-5-PN-550 | |
|

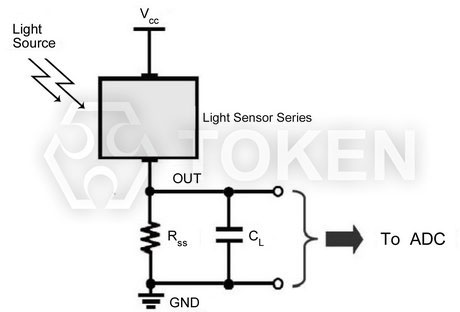

一般應用示意圖 - 3PE550BCIC
注意事項 :
安裝 :
- 產品安裝在 PCB 上，不能造成對引線施加壓力。
焊接 :
- 膠體不可浸入錫槽內。
- 加熱過程中不能對引線施加壓力。
- 推薦焊接條件。
- 波峰焊：120°C < 60s、260°C < 5s；手工焊：260°C < 5s、340°C < 3s。
引線成型 :
- 引線成型需在焊接前完成。
- 不能以靠近環氧體的支架根部為支點成型。
- 成型位置應離環氧本體 5mm 以上，特殊情況需在 5mm 以下 (但應 ≥ 2mm) 成型的，應制作特制的夾具，成型時固定住靠近環氧體的管腳部位，盡量減少對環氧體的作用應力，防止因應力過大造成產品開路及其環氧體裂損。
存儲 :
- 該產品出廠後貯存的條件應為 0°C ~ +30°C、相對濕度不大於 70% ，貯存期限為 3 個月。若貯存超過 3 個月，則應放在帶有氮氣和乾燥劑的密閉容器內，貯存時間可達壹年。
- 拆袋使用，應盡可能短時間內用完。若用不完，應滿足貯存條件應為 0°C ~ +30°C、相對濕度不大於 60%，並在 2 天內安裝完。產品支架是鐵合金表面上鍍銀，銀表面會受到腐蝕性氣體等環境的影響，應避免使產品處於易腐蝕或失去光澤的環境中，這會導致產品焊接困難。
清洗 :
- 在任何情況下，清洗時間應在常溫 1 分鐘之內進行。
- 清洗產品時推薦使用酒精作為清洗劑。如使用其他清洗劑，需先確認清洗劑是否會腐蝕環氧體。氟利昂不能作為清洗劑。
- 不可用水清洗，以免腐蝕引線，建議使用酒精。
- 用超聲波清洗產品時，超聲功率和時間應分別小於 300W 和 30 秒；PCB 和產品不能接觸振蕩器；不能使 PCB 上的產品產生共振。
- 本型號為靜電敏感器件，所以靜電和電湧會損壞產品。要求使用時佩帶防靜電腕帶，所有的裝置、設備、機器、桌子、地面都必須防靜電接地。
| 光敏三極體 料號標識 (PT-IC-BC) | |||||||||||||||||||||||||||||
| PT | IC | BC | 3 | PE | 550 | ||||||||||||||||||||||||
 | | | | | | ||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||
