環保可見光傳感器 光敏三極體 (PT-IC-AC)
德銘特環保可見光傳感器，提供光感測優化解決方案，以提高系統效率和易於設計。
(PT-IC-AC) 是 LED 封裝的可見光照度，NPN 平面外展光電晶體傳感器，是一款光譜響應接近人眼靈敏度的光 IC，在520 nm〜580 nm處具有峰值靈敏度。此光 IC 具有更小的輸出波動，輸出電流直接和光強呈線性比例關係，低工作照度，低暗電流，溫度穩定性佳，符合 Rohs 標準指令，無鉛鎘，可替代硫化鎘（CdS）光敏電阻。
環保可見光傳感器又稱為光敏三極體（Phototransistor）和普通三極體相似，當光子衝擊接合處就會產生電流。從而調節背景光。德銘特環保可見光傳感器，增加了內置暗電流消除電路及微信號 CMOS 放大器，輸出電流大。高精度電壓源和修正電路，工作電壓範圍寬，溫度穩定性優異。雙敏感元自動衰減近紅外線，增強了光學濾波效果。
PT-IC-AC 採用國外進口芯片封裝，芯片表面超強鍍紅外過濾膜工藝，完全過濾紅外線干擾，不用再增加套管和過濾片，有效過濾安防類產品中紅外發射光反射的影響，通過前期對芯片的精度進行挑選，後續生產工藝的嚴格管理，成品批量一致性極好！對比同類光敏器件，一致性高 3 ~ 5 倍。最小精度可控制為正負 10%；完全可以滿足客戶對起動 LUX 值的苛刻要求；芯片內部通過溫度補償工藝，在高溫下工作，較同類產品耐溫性高出一倍。
下載 PDF 版本: 環保可見光傳感器 光敏三極體 (PT-IC-AC)。
特性 :
- 模似人眼感光，峰值感光波長 550nm，內置紅外濾光片，可抗紅外線干擾。
- 批量一致性好、靜態電流小。
- 響應速度快、性能穩定。
- 外形美觀。
功能 :
- 替代傳統 CDS 光敏電阻，不含鎘、鉛等有害物質，符合歐盟 ROHS 標準。
- 適用於各類光控照明產品: 如安防監控機、小夜燈、草坪燈、太陽能燈等。
- 自動調節背景光: 如 LCD、手機、照相機、數碼相框、GPS 導航等。
- 控制各類光控影控玩具。
- 各類光控檢測測試設備等。
量身定制 :
- 可按要求提供不同外型尺寸，方便安裝於產品的任何位置。
- 可按需求提供最適合產品的亮電流 \ 暗電流（亮電阻 \ 暗電阻），讓產品壹致性更加好，更具市場競爭力。

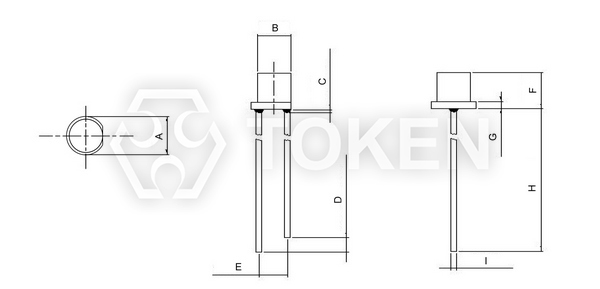

| 結構圖及規格尺寸 (單位：mm) PT-IC-AC-PE-550 平頭有邊 | ||||||||||
|
||||||||||
| 型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | |
| PT-IC-AC-3-PE-550 | 4.05 ± 0.20 | 3.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 3.85 ± 0.20 | 0.75 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 | |
| PT-IC-AC-5-PE-550 | 5.80 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.50 | 2.54 ± 0.20 | 5.30 ± 0.20 | 1.00 ± 0.20 | 25.4 Min. | 0.50 ± 0.50 | |
註:
- 樹脂突出最高為: 1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—集電極 長腳—發射極。

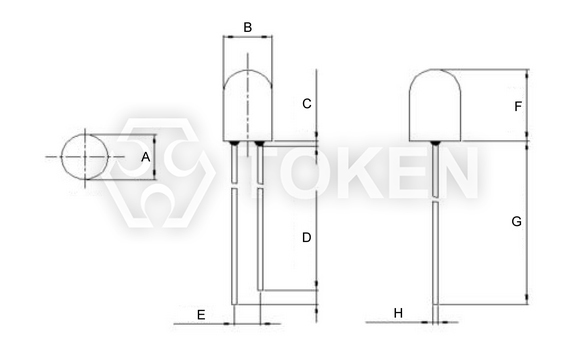

| 結構圖及規格尺寸 (單位：mm) PT-IC-AC-5-BN-520 圓頭無邊 | |||||||||
|
|||||||||
| 型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | |
| PT-IC-AC-5-BN-520 | 5.00 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 2.00 ± 0.5 | 2.54 ± 0.20 | 7.00 ± 0.20 | 14.00 Min. | 0.50 ± 0.20 | |
註:
- 樹脂突出最高為: 1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—集電極 長腳—發射極。

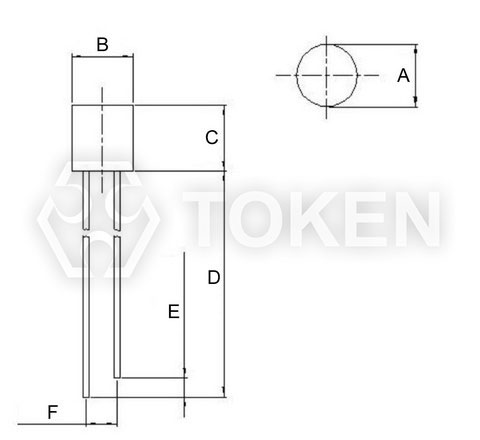

| 結構圖及規格尺寸 (單位：mm) PT-IC-AC-5-PN-580 平頭無邊 | |||||||
|
|||||||
| 型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | |
| PT-IC-AC-5-PN-580 | 5.00 ± 0.20 | 5.00 ± 0.20 | 5.30 ± 0.20 | 14.0 Min. | 2.00 ± 0.50 | 2.54 ± 0.20 | |
註:
- 樹脂突出最高為: 1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—集電極 長腳—發射極。
| 光電特性: (Ta=25°C) PT-IC-AC-3-PE-550 | ||||||
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 感光峰值波長 | λp | \ | - | 550 | - | nm |
| 感光波寬範圍 | λ | \ | 400 | - | - | nm |
| 工作電壓 | Vcc | \ | - | 5 | - | V |
| 亮電流 | IL(1) | Vcc=5V Ev=10Lux |
7 | 13 | 18 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
21 | 39 | 54 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
70 | 130 | 180 | μA | |
| 暗電流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 開啟時間 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
| 關閉時間 | tf | 4.5 | ||||
| 光電特性: (Ta=25°C) PT-IC-AC-5-PE-550 | ||||||
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 感光峰值波長 | λp | \ | - | 550 | - | nm |
| 感光波寬範圍 | λ | \ | 400 | - | - | nm |
| 工作電壓 | Vcc | \ | - | 5 | - | V |
| 亮電流 | IL(1) | Vcc=5V Ev=10Lux |
7 | 13 | 18 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
20 | 39 | 54 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
70 | 130 | 180 | μA | |
| 暗電流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 開啟時間 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
| 關閉時間 | tf | 4.5 | ||||
| 最大額定值: (Ta=25°C) PT-IC-AC-PE-550 | ||||
| 參數名稱 | 符號 | 額定值 | 單位 | |
| 工作電壓 | Vcc | Min. | Max. | V |
| 1 | 10 | V | ||
| 功耗 | Pc | 70 | mW | |
| 工作溫度 | Topr | -25 ~ +85 | °C | |
| 儲存溫度 | Tstg | -40 ~ +100 | °C | |
| 光電特性: (Ta=25°C) PT-IC-AC-5-BN-520 | ||||||
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 感光峰值波長 | λp | \ | - | 520 | - | nm |
| 感光波寬範圍 | λ | \ | 400 | - | 700 | nm |
| 工作電壓 | Vcc | \ | - | 5 | - | V |
| 亮電流 | IL(1) | Vcc=5V Ev=10Lux |
4 | 8 | 12 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
12 | 24 | 36 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
40 | 80 | 120 | μA | |
| 暗電流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 紅外接收電流 | IL(4) | Vce=5V/850nm IR LED Ee=1mW/cm2 |
- | - | 0.05 | μA |
| 開啟時間 | tr | Vcc=5V RL=1000Ω |
4.5 | ms | ||
| 關閉時間 | tf | 4.5 | ||||
| 最大額定值: (Ta=25°C) PT-IC-AC-5-BN-520 | |||
| 參數名稱 | 符號 | 額定值 | 單位 |
| 集電極—發射極電壓 | VCEO | 60 | V |
| 發射極—集電極電壓 | VECO | 7 | V |
| 功耗 | PC | 50 | mW |
| 工作溫度 | Topr | -25 ~ +85 | °C |
| 儲存溫度 | Tstg | -40 ~ +100 | °C |
| 光電特性: (Ta=25°C) PT-IC-AC-5-PN-580 | ||||||
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 感光峰值波長 | λp | \ | - | 580 | - | nm |
| 感光波寬範圍 | λ | \ | 400 | - | 700 | nm |
| 工作電壓 | Vcc | \ | - | 5 | - | V |
| 亮電流 | IL(1) | Vcc=5V Ev=10Lux |
1.5 | 3.5 | 5.5 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
4.5 | 10.5 | 16.5 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
15 | 35 | 55 | μA | |
| 暗電流 | ID | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 紅外接收電流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.05 | μA |
| 開啟時間 | tr | Vcc=5V RL=1000Ω |
4.5 | ms | ||
| 關閉時間 | tf | 4.5 | ||||
| 最大額定值: (Ta=25°C) PT-IC-AC-5-PN-580 | ||||
| 參數名稱 | 符號 | 額定值 | 單位 | |
| 工作電壓 | Vcc | Min. | Max. | V |
| 1 | 10 | V | ||
| 工作溫度 | Topr | -25 ~ +85 | °C | |
| 儲存溫度 | Tstg | -40 ~ +100 | °C | |
| 焊接溫度 | Tsol | 260 | °C | |

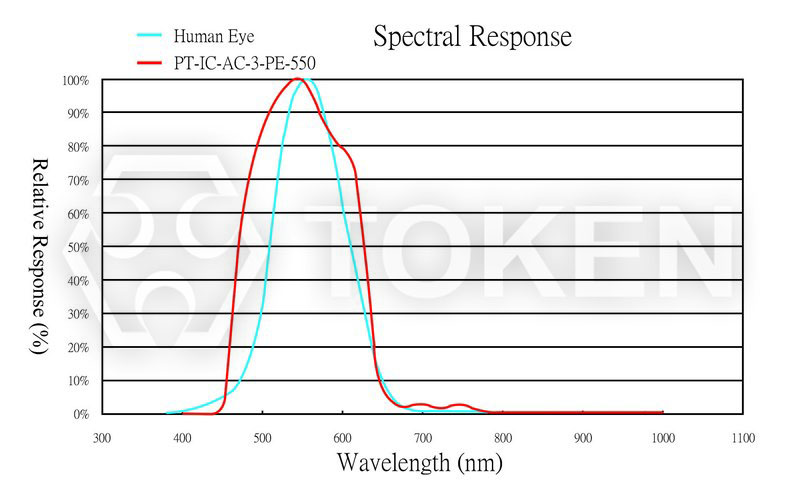

| 感光曲線圖 PT-IC-AC-3-PE-550 | |
|

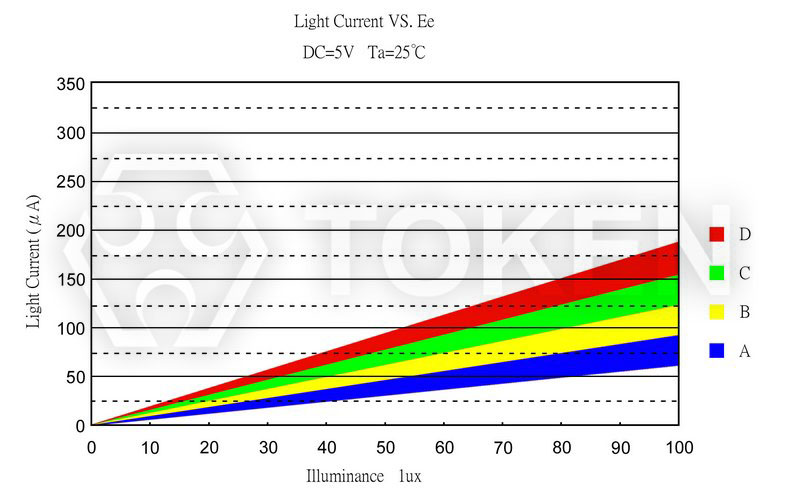

| 光電流曲線圖 PT-IC-AC-3-PE-550 | |
|
| 環境溫度 VS 暗電流 PT-IC-AC-3-PE-550 | |
|

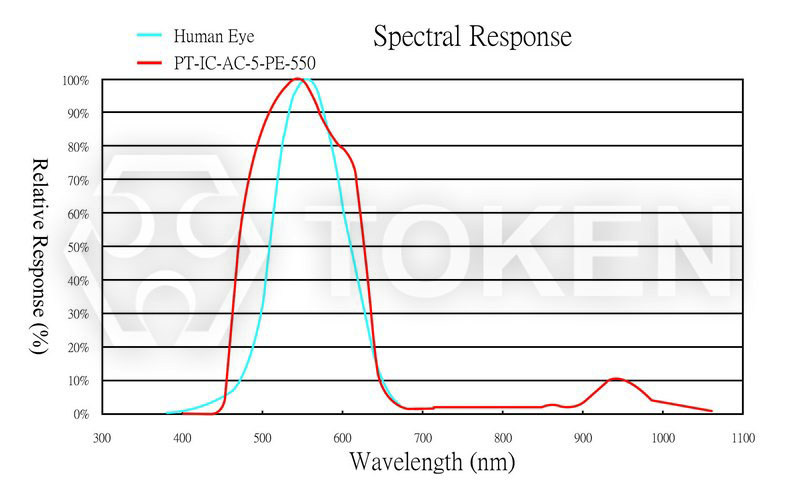

| 感光曲線圖 PT-IC-AC-5-PE-550 | |
|
| 光電流曲線圖 PT-IC-AC-5-PE-550 | |
|

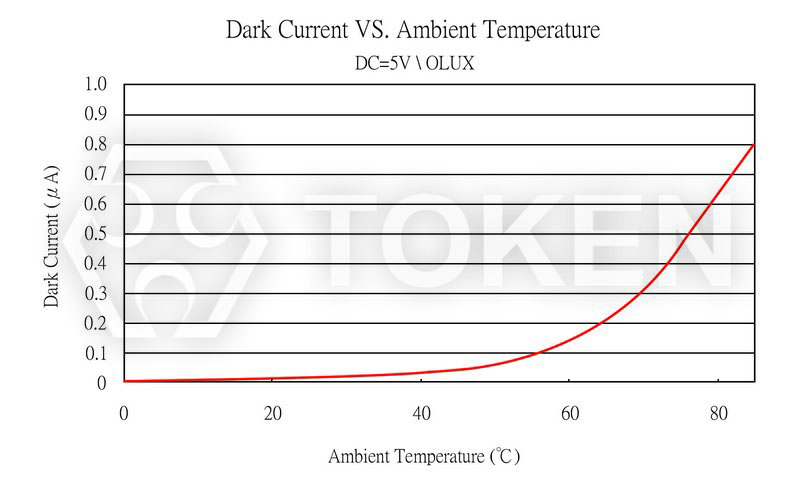

| 環境溫度 VS 暗電流 PT-IC-AC-5-PE-550 | |
|
| 感光曲線圖 PT-IC-AC-5-BN-520 | |
|

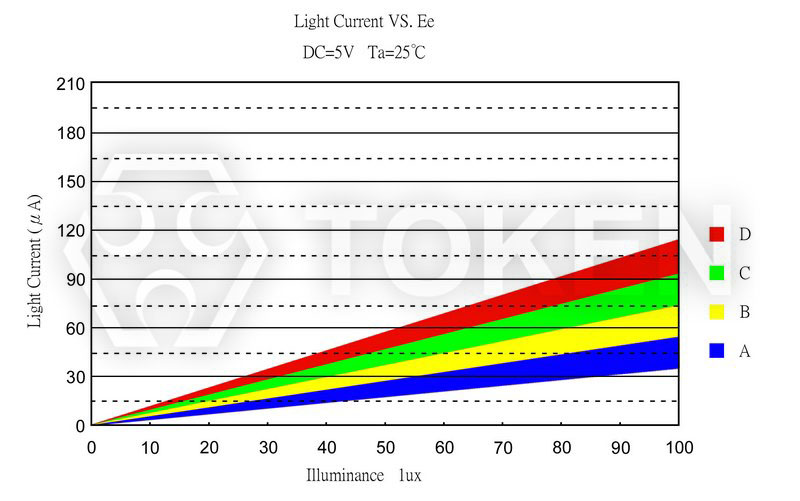

| 光電流曲線圖 PT-IC-AC-5-BN-520 | |
|
| 環境溫度 VS 暗電流 PT-IC-AC-5-BN-520 | |
|

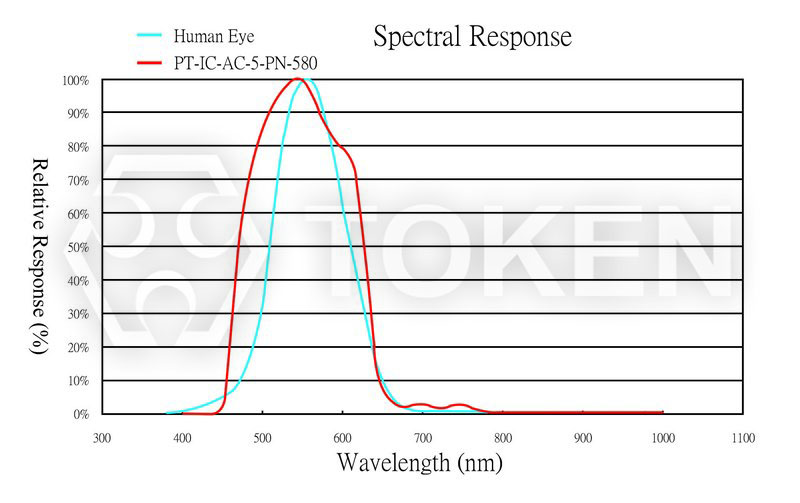

| 感光曲線圖 PT-IC-AC-5-PN-580 | |
|

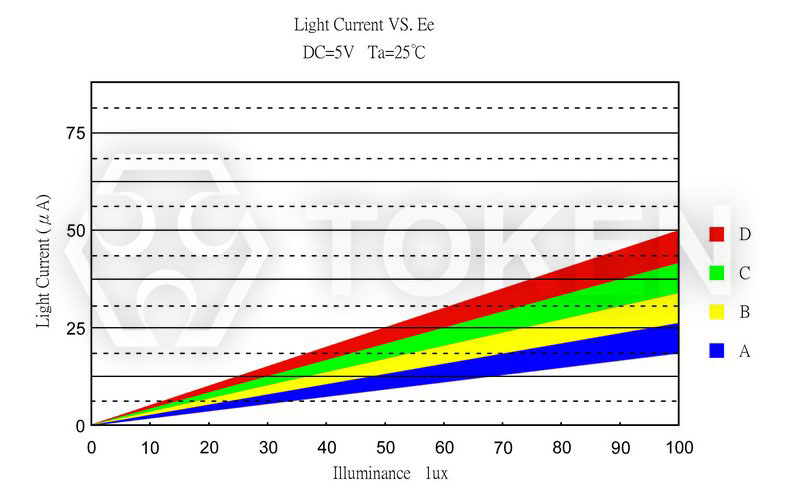

| 光電流曲線圖 PT-IC-AC-5-PN-580 | |
|
| 環境溫度 VS 暗電流 PT-IC-AC-5-PN-580 | |
|

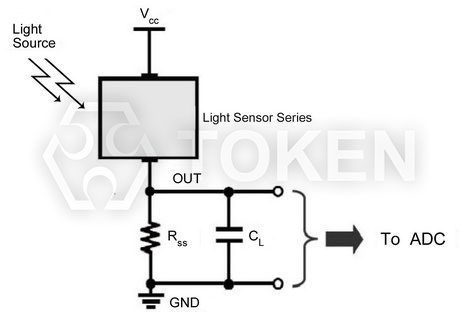

一般應用示意圖 - PT-IC-AC
注意事項 :
- 測試光源：選用 590nm LED 面光源。
安裝 :
- 產品安裝在 PCB 上，不能造成對引線施加壓力。
焊接 :
- 膠體不可浸入錫槽內。
- 加熱過程中不能對引線施加壓力。
- 推薦焊接條件。
- 波峰焊：120°C < 60s、260°C < 5s；手工焊：260°C < 5s、340°C < 3s。
引線成型 :
- 引線成型需在焊接前完成。
- 不能以靠近環氧體的支架根部為支點成型。
- 成型位置應離環氧本體 5mm 以上，特殊情況需在 5mm 以下 (但應 ≥ 2mm) 成型的，應制作特制的夾具，成型時固定住靠近環氧體的管腳部位，盡量減少對環氧體的作用應力，防止因應力過大造成產品開路及其環氧體裂損。
存儲 :
- 該產品出廠後貯存的條件應為 0°C ~ +30°C、相對濕度不大於 70% ，貯存期限為 3 個月。若貯存超過 3 個月，則應放在帶有氮氣和乾燥劑的密閉容器內，貯存時間可達壹年。
- 拆袋使用，應盡可能短時間內用完。若用不完，應滿足貯存條件應為 0°C ~ +30°C、相對濕度不大於 60%，並在 2 天內安裝完。產品支架是鐵合金表面上鍍銀，銀表面會受到腐蝕性氣體等環境的影響，應避免使產品處於易腐蝕或失去光澤的環境中，這會導致產品焊接困難。
清洗 :
- 在任何情況下，清洗時間應在常溫 1 分鐘之內進行。
- 清洗產品時推薦使用酒精作為清洗劑。如使用其他清洗劑，需先確認清洗劑是否會腐蝕環氧體。氟利昂不能作為清洗劑。
- 不可用水清洗，以免腐蝕引線，建議使用酒精。
- 用超聲波清洗產品時，超聲功率和時間應分別小於 300W 和 30 秒；PCB 和產品不能接觸振蕩器；不能使 PCB 上的產品產生共振。
- 本型號為靜電敏感器件，所以靜電和電湧會損壞產品。要求使用時佩帶防靜電腕帶，所有的裝置、設備、機器、桌子、地面都必須防靜電接地。
| 光敏三極體 料號標識 (PT-IC-AC) | |||||||||||||||||||||||||||||||||||||
| PT | IC | AC | 3 | PE | 550 | ||||||||||||||||||||||||||||||||
 | | | | | | ||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
