高頻陶瓷外殼 石英晶體 諧振器 - TA7C/6C/5C/4C 片式系列
德銘特電子生產的片式高頻陶瓷石英晶體 諧振器分成兩大系列：TA*C 系列和 TA*CA 系列。
TA*C 石英晶體系列採用 AT 切模式， 4.0×2.5×1.2mm 小型化的陶瓷包封，四個安裝底。
TA*CA 石英晶體系列採用 AT 切模式， 4.0×2.5×1.2 mm 小型化的陶瓷包封，兩個安裝底。
以上兩種系列都屬於小型的尺寸，適合於 PCB 的表面貼裝。
- 提供詳細的規格書。
- 提供片式帶裝及卷裝兩種包裝方式。
- 陶瓷封裝，低厚度 (1.2 max)，符合 RoHS 標準。
- 高穩定性，高信賴性，高頻頻率範圍廣，可選擇性大。
- 採用強化型的 AT 切的石英結構，超小型化，節省PCB的安裝空間。
- 適用於硬盤，PCMCIA，筆記型電腦，手機等。
下載 PDF 版本: 高頻陶瓷外殼 石英晶體 諧振器 - TA7C/6C/5C/4C 片式系列。

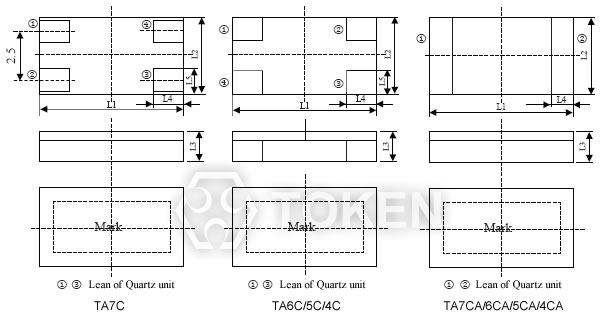

| TA*C/TA*CA 系列 貼片尺寸 | ||||||||||
|
||||||||||
| 型 號 | 尺 寸 (unit: mm) | |||||||||
| L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | ||
| TA4C TA4CA |
4.0±0.3 | 2.5±0.3 | 1.2±0.2 | 1.2±0.2 | 0.9±0.2 | 4.2±0.2 | 2.7±0.2 | 1.4±0.2 | 1.1±0.2 | |
| TA5C TA5CA |
5.0±0.3 | 3.2±0.3 | 1.2±0.2 | 1.4±0.2 | 1.0±0.2 | 5.2±0.2 | 3.4±0.2 | 1.6±0.2 | 1.2±0.2 | |
| TA6C TA6CA |
6.0±0.3 | 3.5±0.3 | 1.2±0.2 | 1.5±0.2 | 1.2±0.2 | 6.2±0.2 | 3.7±0.2 | 1.8±0.2 | 1.4±0.2 | |
| TA7C TA7CA |
7.0±0.3 | 5.0±0.3 | 1.2±0.2 | 1.5±0.2 | 1.2±0.2 | 8.0±0.2 | 3.9±0.2 | 2.2±0.2 | 1.4±0.2 | |
| TA*C/TA*CA 系列 電氣規格 | |||||
| 型 號 | 頻率範圍(MHz) | 最大諧振電阻 (Ω) | 基頻/泛音 | 調整頻差 × 10-6 | 溫度頻差 × 10-6 |
| TA4C TA4CA |
12.000 ~ 19.999 | 80 | Fund. | 30 | 50 |
| 20.000 ~ 25.999 | 70 | ||||
| 26.000 ~ 36.000 | 50 | ||||
| TA5C TA5CA |
10.000 ~ 11.999 | 120 | |||
| 12.000 ~ 14.399 | 80 | ||||
| 14.400 ~ 36.000 | 50 | ||||
| TA6C TA6CA |
8.000 ~ 11.999 | 80 | |||
| 12.000 ~ 16.000 | 60 | ||||
| 16.001 ~ 40.000 | 40 | ||||
| TA7C TA7CA |
7.600 ~ 11.999 | 80 | |||
| 12.000 ~ 16.000 | 60 | ||||
| 16.001 ~ 35.000 | 40 | ||||

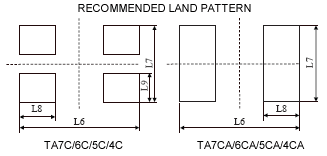

| TA*C/TA*CA 系列 推薦焊區 | |
|

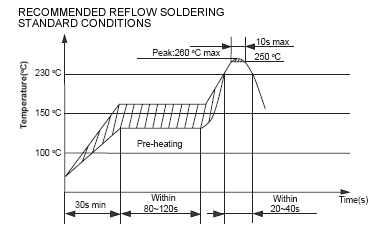

| TA*C/TA*CA 系列 推薦使用再流焊，焊接條件 | |
|

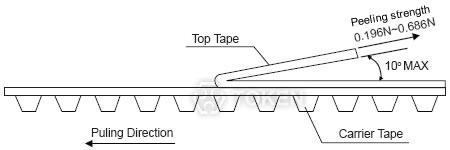

| TA*C/TA*CA 系列 剝離強度測試條件 | |
|

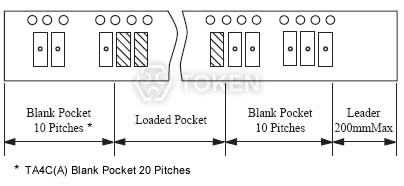

| TA*C/TA*CA 系列 包裝方式 | |
|
| TA*C/TA*CA 系列 捲盤尺寸 (mm) | ||||||
|
||||||
| ΦA | ΦB | W | T | 包裝元件數 | 適用編帶寬度 | |
| 179 ± 2 | 60typ | 12.4min | 19.4max | 3000typ | 12 | |
| 179 ± 2 | 60typ | 16.4min | 22.4max | 1000typ | 16 | |
| 330 ± 3 | 80min | 12.4min | 19.4max | 4000typ | 12 | |
| 330 ± 3 | 80min | 16.4min | 22.4max | 4000typ | 16 | |
| 179 ± 2 | 60typ | 8.4min | 12.4max | 3000typ | 8 | |
| * typ : (典型值) | ||||||

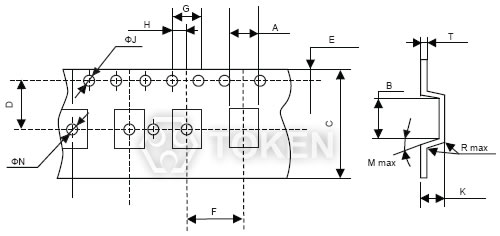

| TA*C/TA*CA 系列 編帶尺寸(mm) | |||||||||||||||
|
|||||||||||||||
| 型 號 | 尺 寸 (unit: mm) | ||||||||||||||
| A | B | C | D | E | F | G | H | ΦJ | ΦN | Mmax | Rmax | K | T | ||
| TA4C TA4CA |
2.9±0.2 | 4.4±0.2 | 12.0±0.2 | 5.5±0.1 | 1.75±0.1 | 4.0±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5±0.1 | 1.6±0.1 | 10° | 0.3 | 1.4±0.2 | 0.3±0.1 | |
| TA5C TA5CA |
3.6±0.2 | 5.4±0.2 | 16.0±0.2 | 7.5±0.1 | 1.75±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5±0.1 | 1.6±0.1 | 1.6±0.1 | 10° | 0.3 | 1.4±0.2 | 0.3±0.1 | |
| TA6C TA6CA |
3.9±0.2 | 6.4±0.2 | 16.0±0.2 | 7.5±0.1 | 1.75±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5±0.1 | 1.6±0.1 | 1.6±0.1 | 10° | 0.3 | 1.4±0.2 | 0.3±0.1 | |
| TA7C TA7CA |
5.4±0.2 | 7.4±0.2 | 16.0±0.2 | 7.5±0.1 | 1.75±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5±0.1 | 1.6±0.1 | 1.6±0.1 | 10° | 0.3 | 1.4±0.2 | 0.3±0.1 | |
| 陶瓷石英晶體諧振器 - TA*C/TA*CA 系列 料號標識 | ||||||||||
| TA6C | 12.000M | TR | ||||||||
 | | |
||||||||
|
|
|
||||||||
